Récréation : petite étude comparative de deux profils d'aile delta

Message  Fred Van.H. le Dim 22 Sep - 10:24

Encore un lièvre à courir en même temps que bien d'autres... Rolling Eyes

Ma visite au musée de Corbas, fin aout, a réveillé en moi un vieil amour refoulé pour le MirageIII .
J'ai toujours vu des plans de Mirage à hélice ou à turbine, sur lesquels étaient prévus des profils symétriques ou autostables, mais jamais je n'ai vu utilisé le principe de la cambrure conique  du bord d'attaque, typique du Mirage grandeur et de l'aile Rogallo.

Pourquoi? Par habitude des formes classiques? Ou parce que ce n'est pas adapté au modélisme?

Envie d'essayer pour voir.
Ca m'a pris comme une envie de pisser
Quelques bouts de dépron, un peu de ploystyrène éxpansé, et environ une journée de travail.

De temps en temps, des joies simples, ça détend des projets de longue haleine Wink

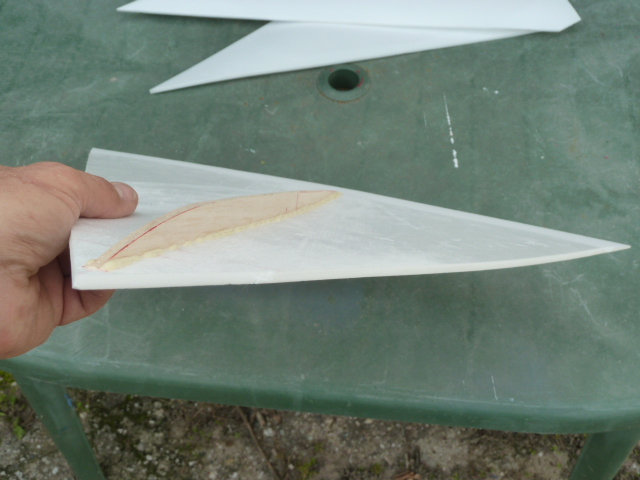

Cette aile est construite très simplement en 4 pièces : une nervure centrale en balsa dur, un intrados plat sur une bonne moitié à partir de l'avant, et deux morceaux pour l'extrados, simplement courbés au niveau du bord d'attaque en le roulant sur un gros tuyau.

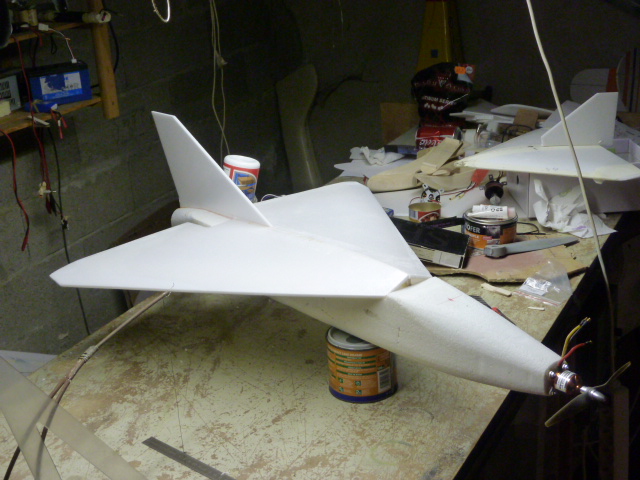

on voit bien le bord d'attaque dépassant le profil.

Cet engin n'est pas un Mirage, à part l'aile.
Le fuselage est un peu plus court, il est sous l'aile pour des raisons purement pratiques. Ce n'est qu'un démonstrateur.



L'aile est démontable. Celle-ci comporte le bord d'attaque cambré.
L'idée est d'en faire une deuxième, avec un profil symétrique celle-là, pour comparer le comportement.



J'ai fait une aile à bord d'attaque cambré à lancer à la main, et quand je l'ai vue voler, je me suis dit que ça devrait être super avec une radio et un moteur.

Je suis sans doute allé un peu vite. Cet aprèm, après plusieurs lancers infructueux, j'ai du abandonner sur rupture d'hélice.

Je n'ai pas pu analyser la cause. Centrage trop arrière ou trop avant, pas assez de piqueur moteur, enfin c'est pas clair, tout ça 0



Dernière édition par Fred Van.H. le Dim 22 Sep - 22:06, édité 2 fois
