Ma station de réception/poste de pilotage

Message  Fred Van.H. le Ven 12 Aoû - 7:43


Voila l'engin ( la station, pas le pilote Laughing ) !
-Un pupitre radio+écran
-Un trépied avec en partie haute un récepteur pivotant sur deux axes, une antenne 3db et un réflecteur;
en partie basse la batterie qui alimente le Rx et l'écran, un support avec les fiches dans lesquelles on branche le cordon d'alim de l'écran et les cordons video et audio de l'écran, un camescope équipé d'une entrée video pour l'enregistrement.
-Une chaise pliante.

En arrivant sur le terrain, c'est prèt à fonctionner en un temps très court.
Il faut :
-déplier les pieds coulissants du trépied
-brancher sur la station les trois cordons du pupitre
-déplier la chaise pliante

Le plus long, c'est que quand on est sur un terrain inégal, il n'est pas toujour simple de trouver du premier coup un endroit bien plat pour la chaise.
Si on souhaite voler loin, il faut prendre une minute pour réfléchir à l'orientation :
Eviter de positionner le pupitre de radio avec l'antenne qui pointe vers la zône ou volera l'avion quand il sera très éloigné, et donc positionner le reste en fonction de cet élément.

Sur la photo ci-dessus, l'antenne d'émission est perpendiculaire à la direction vers laquelle est orienté le réflecteur du récepteur video.





On peut mesurer le progrès depuis 2004! Laughing
Un seul regret par rapport à cette époque : LOMA habite désormais trop loin pour continuer à faire ce genre de blagues avec mes cordons


2006...



Je pilote avec une MC12, radio à 120€, modifiée en y adjoignant un joystick ( manche à balais, en bon français ) d'occasion à 20€ à la place des manches d'origine.

Ce n'est pas très compliqué à faire :
il faut simplement remplacer les potars du joystick par ceux de la radio, éventuellement rogner sur les butées pour retrouver un débattement proche des manches de radio, mais ce n'est pas obligatoire.
Il faut éventuellement allonger les fils des potars mais pas trop.
Inutile de s'y connaitre pour ça en électronique. La difficulté est plutôt d'ordre "mécanique" : il faut adapter des potars dans un manche qui n'est pas prévu pour les recevoir. Cela doit être fiable.
Le potar de dérive est généralement celui qui pose le plus de soucis. Dans le cas d'une radio d'ancienne conception avec des trims mécaniques, il est presque impossible d'en munir la voie de dérive. On s'en passe assez bien. Il faut règler entre les vols.

Un manche additionnel sert à actionner la caméra en site et azimut ( "pan" et "tilt", pour ceux qui ne savent pas qu'il éxistait des équivalents en français depuis belle lurette Rolling Eyes ) simplement en se branchant sur deux voies supplémentaires.

Reste la question de la commande des gaz.
Ici, elle consiste en une molette située au sommet du manche de commande de la caméra.
Sur un autre pupitre, elle est sur le manche des gouvernes, actionnée par le pouce. C'est cette dernière disposition que je préfère. Moins de risque de mettre les gaz inopinément. Dans le cas de la photo, ce pupitre date de quelques années maintenant. Je modifierais la commande des gaz plus tard.



Les deux inters de la station servent pour l'un à alimenter le camescopequi sert à enregistrer, pour l'autre à alimenter la réception et l'écran.
Pas de "splitter" (répartiteur de signal ). Ce serait encore un appareil qui nen devrait pas tomber en panne sous peine de rendre le pilote aveugle, et qui consommerait de la batterie. En outre, ça fait aussi quelques fils en moins et du poid de gagné.
Le signal de sortie est assez puissant pour être envoyé au camescope et à l'écran via un simple Y sans perte visible de qualité d'image.

Procédure de mise en marche :
-Inters de la station sur 1
-Inter de l'émetteur de radio commande sur 1
-vérifier la position de la commande des gaz sur "gaz réduits"
-brancher accu de propulsion/alim radio de l'avion
-inter d'émission video sur 1
-s'assoir sur la chaise et se poser le pupitre sur les genoux.
-vérifier le rébattement des commandes
-vérifier que la caméra débat bien, et que l'image est correcte.
-lancer l'enregistrement
-commencer à rouler vers la piste ou se faire lancer l'avion



Le récepteur et son antenne sont montés pivotants.
-en site pour avoir une bonne réception quand l'avion vol haut et peu passer à la verticale, il suffit d'incliner le réceptteur avant de voler, voir pendant le vol. Il n'est pas facile de le faire soi-même en pilotant, mais il y a moyen d'améliorer.
-en azimut pour orienter à peu près le réflecteur vers la zone ou on a prévu de voler.
Il m'arrive fréquemment de l'orienter à la main moi même pendant le vol si je choisis d'explorer une autre zône.
C'est un autre avantage de l'écran par rapport aux lunettes video, je peux facilement sortir la tête et vérifier un détail de mon "poste de pilotage" tout en pilotant...


... La preuve.
Il m'est dailleurs arrivé de sauver un avion, à l'occasion d'une panne video. Un coup de chance qu'il n'était pas loin!



Un de mes surnoms :
"Celui qui pilote la tête dans l'carton" Laughing
... j'aime


Dernière édition par Admin le Sam 29 Oct - 9:43, édité 1 fois
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Dim 14 Aoû - 11:10

Fred Van.H. a écrit:LOMA habite désormais trop loin pour continuer à faire ce genre de blagues avec mes cordons

On revient sur TLS...


Dernière édition par LOMA le Mar 1 Mar - 12:06, édité 2 fois
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Dim 14 Aoû - 12:59

Oui, mais moi aussi je me suis éloigné.
N'empèche, Bordeaux Toulouse, ça se fait. 9a serait sympa de revoler ensemble un jour
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  NICO AERO le Dim 14 Aoû - 17:19

salut Fred

Meme si je suis pas adepte de la boite à inhalations , faut avouer que la presentation est bien faite et que les choix sont (comme toujours) vachement rationnels et reflechis.
Smile
avatar
NICO AERO

Messages : 50
Date d'inscription : 31/07/2011
Localisation : strasbourg

Voir le profil de l'utilisateur http://aero.nico.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Lun 15 Aoû - 7:33

NICO AERO a écrit: la boite à inhalations

Laughing bien trouvé! Par le passé, j'ai eu une installation apellée "la brouette", une autre "le confessionnal" ...

Merci pour ton commentaire Wink
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

imertion 360°

Message  LOMA le Mer 22 Fév - 23:34

Salut

Je viens de voir ça sur le net...
fred ce te donne pas des idées. c'est un mixe entre les lunettes et l'écran !



l'article

LOM A+
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Ven 24 Fév - 6:57

La vache! affraid
'faut pas être claustro! lol!

... on n'arrète pas le progrès !
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Dim 15 Avr - 21:15

Bon ben voila, j'ai fini comme tout le monde par acheter une radio en 2,4. Oh, je ne me suis pas ruiné, j'ai acheté une Turnigy 9X... comme tout le monde. Enfin, une Eurgle, puisque c'est sous ce nom qu'elle est vendue chez R2hobbies.
Eh oui, je suis passé à l'ennemi Very Happy . Enfin, depuis que 95% des modélistes sont passés au 2,4 et que les immersistes ont du abandonner leur fréquence "historique", ils ont appris à cohabiter.
Le 2,4 a quelques avantages, notamment celui de ne pas nécessiter d'antennes aussi grandes que celles des radios traditionnelles, ( on pourrait presque dire "antiques" désormais, tant la révolution a été complète et définitive ) et ces antennes, nous les immersistes, on sait comment ça marche et comment les adapter et les modifier...

A peine reçue, à peine essayée, je l'ai adaptée à la place de ma MC10
J'avais prévu de bosser ce dimanche sur la mitrailleuse, mais le facteur a quelque peu chamboulé mes projets.



Allez hop! les boyaux à l'air.



J'avoue que sur ce coup là, j'ai été rapide Very Happy
Il faut dire que je n'ai pas eu à modifier le manche à bal... pardon, je voulais dire joystick, ( Il parait que c'est très ringard, de parler français. N'empèche, le manche à balais, utilisé depuis plus de cent ans dans toutes les aviations du monde, ce sont bien les français qui l'ont inventé, non? ) je n'ai eu qu'à faire quelques modifs mineures sur le support, fixer le boitier de la nouvelle radio sur le pupitre à l'aide de petites équerres, et surtout, souder. Ah oui, déplacer également quelques inters qui ne seraient plus accessibles en vol ensuite.
Il ne reste plus qu'à fignoler un peu. boucher les trous laissés par les manches. J'aurais pu les laisser, mais c'est moins encombrant comme ça, et plus clair.


Pour ceux qui n'auraient pas suivi, le principe de mes installations consiste simplement à sortir les portars d'une radio en les démontant des manches d'origine, et de les replacer dans un joystick ( ça m'écorche toujours un peu, mais personne ne comprend si je n'utilise pas ce mot là ) acheté d'occasion dans une boutique de jeux pour ordinateurs. Bien sur, il faut rallonger les fils.

La mécanique des minimanches de radio est simpement remplacée par celle du joystick. Rien de plus.
Pas d'électronique ajoutée, pas d'interface, donc pas de risque de panne supplémentaire.



Un joystick d'occasion à 20€, fixé sur un support en bois, muni de potars de radio ( ceux d'origine sont généralement des 100K inutilisables et de mauvaise qualité).


Bien sur, il faut bricoler un peu. J'y avais adapté des potars de radio à trims mécaniques, pour simplifier.
Ne pas oublier l'axe de lacet, à l'intérieur du manche.



Ce manche, actionné de la main gauche, est la raison d'être première de cette réalisation : il permet d'orienter la caméra en tous sens tout en continuant à piloter. Pour cela, il fallait libérer une main, et donc concentrer les commances principales dans l'autre.
Ici, c'est un manche de la première radio que je me suis offert avec mon premier salaire, en 1985 : une Graupner E8. Il est surmonté de la commande des gaz. Sur un autre pupitre, cette molette est au sommet du joystick, actionnée par le pouce.


Une adaptation rapide et sans encombre, à part une petite anicroche concernant le cablage des potars, que j'avais mal repèré. Un coup de fil à un autre propriétaire de 9X, pas déboyautée celle la, pour me rapeller comment les fils étaient soudés d'origine, et c'était résolu. Merci Jean Louis Wink

Elle fonctionne impec! 4 voies supplémentaires, donc 2 pour la caméra, deux de reste pourun train rentrant, des volets, ou une commande de tir...
Sans compter les multiples raffinements qu'offre cette radio achetée neuve 75€ livrée bounce


Suite du projet : intaller un cable blindé entre l'émetteur et le module d'émission, pour le positionner en hauteur sur le même trépied que le récepteur video.

A suivre...
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Lun 16 Avr - 6:27

Question pour un élèctronicien :

Loma, tu es là? Very Happy

Je compte alimenter cette radio via le cordon qui relie normalement la radio à l'accu ( d'origine un porte piles, en fait ) mais par un accu extérieur, le même qui alimente la station de réception, ( jusque là pas de souci ) ce qui me permettrait de ne plus avoir qu'un accu à gérer au sol. Cette alimentation comporte déja un inter.

-Puis-je sans dommage pour l'électronique, laisser l'inter de la radio en permanence sur "on", et la mettre en marche ou l'éteindre en utilisant l'inter général de la batterie de la station ? Question ?

Ceci me permettrait de largement simplifier la procédure de mise en marche.

....merci d'avance Wink

Fred
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Ven 20 Avr - 17:21

Salut Fred.

normalement Oui tu peux le Faire.
-A condition que t'on accus exterieur soit de la même tension que celui d'origine. ( il y a surement un régulateur de tension qq part qui te permetrai d'avoir une tension superieur ou inferieur, mais n'ayant pas la radio sous la main, je ne peux pas le voir !
- pour l'interuupteur, toujours sur 'On', je suis sur que la batterie est directement relié sur l'inter, donc oui...

a+
et bon bricole
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Dim 22 Avr - 20:56

Salut LOMA, merci pour ta réponse Smile
Oui, l'accu de la station est un 3S et la radio est équipée d'origine d'un porte pile ( eh oui, ça existe encore Rolling Eyes ) pour 8x1,5v soit 12v. Donc en principe, ça colle.

J'ai des soucis d'ordi, celui avec lequel j'écris ces lignes n'est pas le mien alors c'est pas trop simple, mais j'aurais aimé poster ici les arguments et les photos qui m'ont été envoyés en MP sur modélism.com, d'un gar qui me parle de condos qui se déchargent alors qu"ils ne le devraient pas, si on coupe directement l'alim. Je suis sur que tu saurais quoi en penser, si tu avais le truc sous les yeux.
alors bon... Le mieux enattendant, est probablement je je démonte le circuit ou est situé cette alim, pour voir ce qui s'y passe.

D'ici là,

A+

Fred
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Dim 22 Avr - 23:26

salut

Moyen simple de te rassurer...
regarde si l’interrupteur on/off de la radio est directement relié ( électriquement ) à l'une des bornes de l'accu. ( il se peut que l'accu soit connecté sur un ciruit imprimé, mais électriquement relié à l'inter. dans ce cas que tu coupe l'alimentation par l'inter de la radio, ou par n autre inter de ton installation, c'est pareil.

Et il y a de forte chance que ce soit le cas. ca permet en plus de commuter avec un charger externe ( on met l'inter ur off pour charger l'accu)

a+

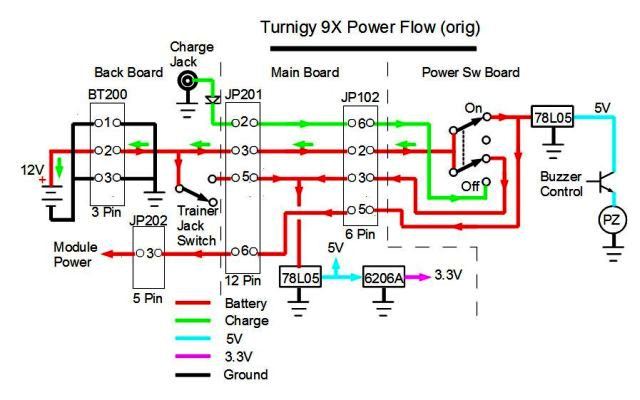

Je viens de trouver ça su le net :

A ce que je comprend le +de la batterie est présent sur plusieurs cartes et va directement se connecter sur l'inter On/Off de la radio, donc tu peux faire ce que tu dis.
L'électrectronique interne de la radio fonctionne en 5V ( régulateur 75L05) donc tension de la batterie minimum de 6.5V.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Mer 25 Avr - 21:03

Voila une réponse bien renseignée !
Me voila rassuré.

Encore merci Wink

Fred
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Dim 18 Nov - 20:00

J'y ai mis le temps, mais j'ai enfin utilisé cette radio en situation.
Un peu contraint, et en improvisan pas mal : la radio que je voulais de prime abord installer dans mon aile volante "Vautour" pour l'essayer enfin en immersion, ne me permettait pas de programmer le mixage aileron-profondeur. Il a fallu aviser.
Mais faire le premier vol en immersion d'une aile volante de deux Kg avec une radio atypique et pas fini de modifier, c'était pas dans la poche! Embarassed


Pas trop en confiance, il faut bien le dire. Avec le module d'origine, installé normalement au cul de la radio. Du coup j'ai évité de dépasser 400m de distance, et surtout de passer derrière moi, pour éviter de masquer l'antenne avec ma grande carcasse Laughing
Ben oui, parce que vu que tout le monde les customise, ces radios : et vas-y que j't'y colle un module puissant par-ci, un LRS par là, du coup on est en droit de se demander si d'origine la portée de ces radios à pas cher est suffisante.
Eh bien oui! Ca porte assez pour voler dans le volume qui est celui habituellement parcouru par les avions volant à vue.
Je n'ai eu qu'un ou deux tout petits a-coups sur la tourelle de caméra, ce qui est un indice, mais peu préoccupant étant donné que son débattement est d'environ 270°, ce qui multiplie l'amplitude des "tops" par trois.

Cependant, pour qu'il puisse faire son travail dans les meilleures conditions, je souhaite déporter le module au bout d'un cable et l'installer en hauteur. Ne serait-ce que pour éviter tout masquage.
J'ai donc fabriqué aujourdhui un cable adaptateur d'environ 1m50, muni d'un côté de pinoches males s'adaptant au module, de l'autre d'un bloc femelle pour le boitier de l'émetteur. Vive la récup!

Les broches sont au nombre de 5, mais en examinant le circiut du module d'un peu plus près, deux sont affectées à la masse, deux sont visiblement le plus pour l'une et le signal pour l'autre, une semble affectée... à rien du tout.
Ce qui veut dire qu'en fait Trois fils suffisent.
J'ai utilisé un cable fourni par l'ami Yoan, comportant deux fils entourés d'un blindage qui fait masse. Impec, donc.
Mais la section de ces fil est plutôt mince. J'ai craint que les pertes ne gènent le fonctionnement, mais pour l'instant non. A l'atelier en tout cas, ça marche impec. Reste à faire des tests de portée pour vérifier qu'elle n'ait pas diminué.
N'empèche! j'ai bien envie de regarder ce qui passe... ou ce qui reste comme tension la dedans Suspect

L'alimentation de l'émetteur, comme prévu de longue date, est directement branchée sur l'accu de la station de réception vidéo. Ce qui présente l'avantage d'avoir un accu de moins à gérer, et un seul inter pour alumer ou éteindre l'ensemble du matériel au sol. L'inter de l'émetteur n'est plus utilisé.

Photos suivront

avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Lun 19 Nov - 22:31

Salut Fred!

J'ai pas tout suivi. ( quand tu parles de module c'est quoi ? emeteur radio cmd, idéo ?)

En tous, cas pour un fil blindé, on ne câble le blindage que d'un coté, ( à la masse électrique, au plus proche de l'alimentation) . il ne sert pas de masse éclectique, (pas de transport d'énergie).

pour le diamètre du fils, pour transporter un signal, ça ne change pas grand chose, ( on reste raisonable), par contre limiter la longueur. car trop long, on chope les parasites..

a+
,
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Mar 20 Nov - 6:00

Salut LOMA, ça fait plaisir de te revoir par ici Very Happy

Je parle du module d'émission.
Quand je suis sur ma chaise pour piloter, il est bas et quand l'avion passe derrière moi, je fais écanr. J'ai vu des avions tomber, comme ça. Et parfois qui ne volaient pas très loin.

J'ai compris ce que tu expliques au sujet de la masse et du blindage, qui devraient être distincts et raccordé que d'un côté en ce qui concerne le blindage. C'est noté Wink Mais bon, pour l'instant je n'ai pas mieux. Eventuellement, aurais tu une référence de cable qui soit adapté et de qualité pour que je m'en commande quelques mètres, ou un type de rallonge de ceci ou de cela qu'on trouverait un peu partout et qui pourrait être détourné à cet usage? Merci Wink

HS : tu fait toujours du modélisme, ou plus du tout?
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Mar 20 Nov - 9:31

Admin a écrit:Je parle du module d'émission.
Quand je suis sur ma chaise pour piloter, il est bas et quand l'avion passe derrière moi, je fais écanr. J'ai vu des avions tomber, comme ça. Et parfois qui ne volaient pas très loin.

Salut.. OK OK, en relisant ton poste, et après une nuit de repos, c'est plus clair...
Donc je confirme, entre la radio et son module électronique il y a l'alimentation du module (+ et -) et le signal PPM ( numérique donc) qui vas être modulé... pas de puissance dans les fils,pas de soucis sur la section des conducteurs..

l'idéal pour transporter un signal numérique sur câble sur une longueur ( 1km maxi) serait de le transformer en signal différentielle. ( le fil du signal utilisera deux fils.) je ferais des essais, je te tiendrais au jus... signal diff

Admin a écrit: Eventuellement, aurais tu une référence de cable qui soit adapté et de qualité pour que je m'en commande quelques mètres, ou un type de rallonge de ceci ou de cela qu'on trouverait un peu partout et qui pourrait être détourné à cet usage? Merci Wink ?

Dans le câble de récup j'utilise du câble réseaux info.. il est blindé, et 4 paires..., Ceux branchés aux pcs sont multis-brins, donc souples, ceux dans les goulottes sont mono-brin, donc rigide.)

Admin a écrit:HS : tu fait toujours du modélisme, ou plus du tout?

Oui, mais pas souvent, plein de projets dans la tête, mais entres les enfants le taf, et la maison... le temps est rare...

a+
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Mar 20 Nov - 19:36

LOMA a écrit:
l'idéal pour transporter un signal numérique sur câble sur une longueur ( 1km maxi) serait de le transformer en signal différentielle. ( le fil du signal utilisera deux fils.) je ferais des essais, je te tiendrais au jus... signal diff


OoooOOHHhH! pas con, ça! Mais pas à la portée de mon petit cerveau. J'ai déjà du mal àfaire briller une ampoule lol!

LOMA a écrit: plein de projets dans la tête
lesquels? lequels? bounce
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Mer 21 Nov - 7:31

Saut Fred
J ai retrouvé 2 composants qui vont bien. J ai commencé des essais hier soir. .si çafonctionne je t envoi le proto. Tu pourras ainsi déporté le module a plusieurs mètres.
A+
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Mer 21 Nov - 21:57

Salut Olivier,

C'est vraiment sympa de te pencher sur mon problème Very Happy
Cela dit, Je n'ai besoin que de 2m de rallonge. Tu crois que cette technologie s'impose?

Merci

Fred
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Mer 21 Nov - 23:24

Salut Fred

Pour 2 métres, je ne penses pas que ce soit util, ( vu la vitesse lente du signal ppm)
mais dans les rêgle de l'art c'est plus propre !

En fonction des essais, tu verras si cà fonctionne bien.

Je viens de faire les essais sur table. ca fonctionne, certes j'ai 5 cm de fils mais je passe par une liaison différentielle.


a+
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Jeu 22 Nov - 19:07

Génial! j'aurais la Rolls des cordons Cool
As tu ma nouvelle adresse ( Je ne suis plus à Gaillan ) ?


Hum...

Je te mettrais bien à contribution dans un autre domaine...
Je posterais ce soir une question qui te sera plus particulièrement destinée, dans la section "combat aérien" pirat

A+

Fred
avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Jeu 22 Nov - 21:16

Admin a écrit: As tu ma nouvelle adresse ( Je ne suis plus à Gaillan ) ?
Je savais que tu avais déménagés,mais je n'ai pas ton adresse, passela moi en mail perso

Admin a écrit:
Hum...
Je te mettrais bien à contribution dans un autre domaine...
Je posterais ce soir une question qui te sera plus particulièrement destinée, dans la section "combat aérien" pirat

ok, si je peux répondre...
a+
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. le Sam 24 Nov - 21:23

Finalement, pour un souci de fiabilité et parce que je n'avais pas de pinoches males de qualité suffisante sous la main, j'ai décidé de souder directement le cable au module HF.

Et un coup de colle chaude pour assurer le tout


Le bloc de pinoches femelles a été récupéré sur un vieux module d'une vieille radio. Il a été collé sur une assise en vieux contre plaqué.


Une chute de contre plaqué ajustée à la bonne côte + une bride servent à coiffer et assurer le connecteur, dans le plus pùr style 'Louis caisse". Remarquez les vis à placo assorties au boitier.

La longueur a été portée à 2m40. Pas de blindage, donc, simplement 3 fils, pas de blindage. Pas l'ideal, mais pour demain, ça ira... En attendant un certain module FRsky ( avec lequel je me sentirais plus en sécurité grâce au signal sonore attestant de la qualité de la liaison ) et à la "Rolls des cordons" Very Happy .

Merde, j'ai oublié la photo du module installé sur son support.
Vu que je suppose que la portée de la radio est inférieure à celle de la video, le module radio est installé au dessus du récepteur video. Il culmine à environ 1m50 du sol, assurant un bon dégagement, à la verticale de l'antenne de réception video, dans le cône mort de celle-ci.

avatar
Fred Van.H.
Admin

Messages : 3175
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  LOMA le Sam 24 Nov - 22:51

Admin a écrit:Et un coup de colle chaude pour assurer le tout
Au moins ça tiendra....


Admin a écrit:Le bloc de pinoches femelles a été récupéré sur un vieux module d'une vieille radio. Il a été collé sur une assise en vieux contre plaqué.
Justement peux tu me donner l’affection des pins... ( ppm,+Vbat,gnd)


Admin a écrit:La longueur a été portée à 2m40. Pas de blindage, donc, simplement 3 fils, pas de blindage. Pas l'ideal, mais pour demain, ça ira... En attendant un certain module FRsky ( avec lequel je me sentirais plus en sécurité grâce au signal sonore attestant de la qualité de la liaison ) et à la "Rolls des cordons" Very Happy
FRsky, c'est ce que j'utilise, avec l'option télémetry c'est top...cabip quand le signa est trop faible...

a+


avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Ma station de réception/poste de pilotage

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 4 1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
