Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Dim 25 Nov - 20:51

[quote="LOMA"]
Admin a écrit:Le bloc de pinoches femelles a été récupéré sur un vieux module d'une vieille radio. Il a été collé sur une assise en vieux contre plaqué.
Justement peux tu me donner l’affection des pins... ( ppm,+Vbat,gnd)
Euh...
'faut que je regarde. La deuxième est la masse. Je regarderais dans la semaine.

LOMA a écrit: FRsky, c'est ce que j'utilise, avec l'option télémetry c'est top...cabip quand le signa est trop faible...
C'est bien la dessus que je compte Wink
Heureux de voir que d'autres en sont contents. C'est bon signe.

Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Dim 25 Nov - 23:01

Admin a écrit:'faut que je regarde. La deuxième est la masse. Je regarderais dans la semaine.

C'est quoi Comme Radio ?
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Lun 26 Nov - 5:56

Une "Eurgle". C'est à dire une Turnigy 9X sous un autre nom de distributeur. Une radio très célèbre pour toutes les modifs et customisations qu'on peut faire dessus.



Tiens, tant qu'on y est, voici le module HF en situation
Ma station de réception/poste de pilotage - Page 2 P1010228

Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Lun 26 Nov - 19:14

Mesuré radio en marche module enlevé :

Première pinoche : 5v
Deuxième : masse
Troisième : 12v (tension identique à celle d'alimentation générale)

Je ne sais pas si ça t'éclairera...
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Lun 26 Nov - 20:34

Admin a écrit:Mesuré radio en marche module enlevé :

Première pinoche : 5v
Deuxième : masse
Troisième : 12v (tension identique à celle d'alimentation générale)

Je ne sais pas si ça t'éclairera...

Si si bcps...
J'ai trouvé ça sur le net... tu confirmes ?

a+Ma station de réception/poste de pilotage - Page 2 Index
a+
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Lun 26 Nov - 21:00

Du haut en bas :

ta photo : mod PPM moi : sais pas. +5V

ta photo : 6VDC moi : masse

ta photo : bat+ moi : 12v

ta photo : GND moi : masse (visiblement relié à la deuxième pinoche.

ta photo : ANT moi : apparemment relié à rien



Hem... mais je peux me tromper
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Lun 26 Nov - 21:44

Admin a écrit:Du haut en bas :

ta photo : mod PPM moi : sais pas. +5V

A mon avis cette tension doit varier si tu bouges les manches...

T'es mesures sont faites sur la radio sans le module ?
c'est le +6 qui me surprend le plus, mais on ne s'en sert pas...

l'antenne, c'était à l’époque ou l'antenne était fixée sur la radio et non pas sur le module 2.4g

Finalement, j'ai trouvé ça..
Ma station de réception/poste de pilotage - Page 2 A4056902-219-wiring%20%20er9x
vu

A+
a+
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mer 28 Nov - 6:24

LOMA a écrit: A mon avis cette tension doit varier si tu bouges les manches...

T'es mesures sont faites sur la radio sans le module ?
c'est le +6 qui me surprend le plus, mais on ne s'en sert pas...

l'antenne, c'était à l’époque ou l'antenne était fixée sur la radio et non pas sur le module 2.4g

Faudrait que j'essaie de bouger les manches.
Les mesures sont sans module, oui.
Le +6, chez moi c' est la masse.


Autre chose,
je compte méquiper en frsky, et je me souviens que tu avais essayé la télémétrie. RSSI, tensions et autres infos. Je vais aller dans cette voie aussi, je te demanderais surement des conseils Wink

A+

Fred

ps : si je te tel. samedi, c'est bon?
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Sam 22 Déc - 6:57

Ca y est, j'ai mon matos frsky.

en fouinant, j'ai trouvé ça :
Ma station de réception/poste de pilotage - Page 2 Captur10
Ca me rassure, c'est ce que j'avais déduit, avec mon cerveau de 5g total ignorant des choses de l'électronique.

Ca vient d'ici ;
http://www.rchacker.com/projects/turnigy-9x/frsky-dht-module-installation


Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mar 25 Déc - 7:04

Premier vol avec du frsky hier.
Essai au sol : ça marche encore à 550m video en marche, le rssi vers 42.
1 vol, distance 1 petit km, rssi oscillant entre 50 et 40. Il doit y avoir moyen de faire mieux.

Antenne d'origine en émission, une antenne longue ( environ 50cm de coax avant l'antenne ) sur les deux en réception.
Je viens de l'avoir, le matos, alors j'y vais avec prudence. J'étais à 300m de haut.

Je hazard fait que j'ai eu deux modules : un avec écran intégré qui ne bipe pas mais sur lequel s'affiche une échelle avec la valeur instantanée du rssi, l'autre sans écran d'origine mais qui bipe. Un pote surveilllait l'écran pendant mon vol et me donnait les valeurs. Je n'ai pas dépassé l'endroit auquel la valeur oscillait entre 40 ou 42 (début de la zône dangereuse ) et 50.Je ne suis pas allé plus loin car j'avais un souci de video qui ne me mettait pas à l'aise. Il ne faut pas accumuler les inconnues. Et fait je pense qu'en connaissant mieux ce matos on peut aller plus loin.

Ma conclusion est que la portée d'origine n'est pas fabuleuse mais que le système est assez sérieux, et qu'on peut l'améliorer assez facilement en travailllant sur les antennes.
Le module a cadran est pratique pour la mise au point, notamment en atelier, celui qui bipe sera pratique en vol pour ne pas avoir à surveiller en permanence un affichage. Ca va être pratique en combat Twisted Evil


C'est encore à mettre au point, mais c'est déjà opérationnel. Je vais pouvoir passer à la phase suivante : installation de la mitilleuse à bord du Vautour.

Joyeux Noël Very Happy
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Mer 26 Déc - 10:16

Admin a écrit:
en fouinant, j'ai trouvé ça :
Ca me rassure, c'est ce que j'avais déduit, avec mon cerveau de 5g total ignorant des choses de l'électronique.
Ca vient d'ici ;
http://www.rchacker.com/projects/turnigy-9x/frsky-dht-module-installation

Tu vois c'est pas compliqué !!
merci pour le lien
Oliv
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Mer 26 Déc - 10:21

Admin a écrit:Premier vol avec du frsky hier.
Essai au sol : ça marche encore à 550m video en marche, le rssi vers 42.
1 vol, distance 1 petit km, rssi oscillant entre 50 et 40. Il doit y avoir moyen de faire mieux.

Antenne d'origine en émission, une antenne longue ( environ 50cm de coax avant l'antenne ) sur les deux en réception.
Je viens de l'avoir, le matos, alors j'y vais avec prudence. J'étais à 300m de haut.

Je hazard fait que j'ai eu deux modules : un avec écran intégré qui ne bipe pas mais sur lequel s'affiche une échelle avec la valeur instantanée du rssi, l'autre sans écran d'origine mais qui bipe. Un pote surveilllait l'écran pendant mon vol et me donnait les valeurs. Je n'ai pas dépassé l'endroit auquel la valeur oscillait entre 40 ou 42 (début de la zône dangereuse ) et 50
salut
Qu'as tu commandé exactement ? je suis curieux de voir le module ecran..
bonne fête de fin d'année ....
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mer 26 Déc - 10:32

C'est du matos échangé avec des copains. Du matos qui a un an minimum. J'ai deux modules d'émissions, un sous gaine thermo, l'autre avec écran intégré. Ok, Je posterais des photos et je donnerais les références.

Bonnes fètes à toi aussi, et à tout ceux qui passent par là Very Happy

Fred
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mar 1 Jan - 7:45

Le module avec écran intégré est un DHT-U


Ma station de réception/poste de pilotage - Page 2 Frsky10

Il affiche le RSSI sur un bargraphe, ce qui est très pratique pour l'évaluation et mise au point d'une installation. Par contre il ne bipe pas, ce qui serait plus pratique pour les vols ensuite.

Bons vols en 2013 Very Happy

Fred
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Lun 6 Mai - 22:04

Histoire d'améliorer la portée de mon Frsky, j'ai acheté l'antenne ci-dessous :

Ma station de réception/poste de pilotage - Page 2 Patch10

Antenne montée d'usine à l'envers!!!

Un auto collant placé sur une des faces de l'antenne signale celle qui est active, et une articulation du pied permet d'orienter cette face vers la zône de vol, c'est à dire à l'opposé de l'émetteur. Il est impossible, sur un émetteur dont le connecteur d'antenne est situé au sommet du boitier, d'orienter l'antenne dans l'autre sens.
Hors... Shocked

Une fois en l'air, ( j'avoue avoir carrément zappé les essais de portée au sol Embarassed ) la portée s'est révèlée très courte, les bips du frsky étant éloquents à ce sujet. Ayant eu vent du fait que certains acheteurs de ces antennes ont eu la surprise de les voir marcher mieux à l'envers qu'à l'endroit, j'ai empoigné la mienne et l'ai rapidement tournée. Et en effet, plus de bips annonciateurs de limite de portée... du moins pas avant une distance plus décente, mais à peine supérieure à celle permise par l'antenne baton 2db . J'attendais tout de même mieux Suspect
Essayée ensuite sur le quadricoptère de l'ami Daniel, même constat : très courte portée du côté "logique", celui que permet l'articulation et qui est indiqué par l'auto collant, et peut être un peu supérieure de l'autre, sans plus. Très décevant Sad


De retour chez moi, j'ai ouvert le boitier pour en avoir le coeur net.

Voici ce que j'i ai trouvé :

Ma station de réception/poste de pilotage - Page 2 P1010424

Premières constatations :

-la partie active de l'antenne est bien orientée du côté opposé à ce qui est indiqué par l'auto-collant, et ne peut être orientée, à cause de l'articulation dont le débattement est limité, qu'en direction du... pilote!!!

-Les dimensions de la plaque active sont assez différentes de celles calculées grâce aux infos trouvées ici :
http://www.rcgroups.com/forums/showthread.php?t=1292451
Je souligne que les tutos d'IBcrazy sont fiables et complets.

-Plus surprenant encore, la partie active et le plan de masse sont fixés ensemble par une vis métallique sans isolant. Hors, en principe les antennes patch, celles que je connais en tout cas, n'ont pas de liaison entre antenne proprement dite et plan de masse.

Peut être est-ce calculé pour, et efficace comme ça, mais cela me laissait pour le moins perplexe. J'ai donc décidé d'appliquer une solution dont j'ai pu constater l'efficacité en video :
A près avoir récupéré le pied de cette antenne avec son connecteur, j'ai simplement remplacé l'antenne patch par une biquad.

Voyez plutôt :



Ma station de réception/poste de pilotage - Page 2 P1010425

Les calculs sont ici :
http://www.rcgroups.com/forums/showthread.php?t=1328260&page=47

Autre tuto ici :
http://www.modelisme.com/forum/aero-vol-en-immersion/159434-construction-antenne-bi-quad-vrx-pour-reception-video.html

En video, une antenne de ce genre m'a permis de multiplier la portée par... au moins 4, voir 5 Shocked
Au prix bien sùr d'une certaine directivité.


Ma station de réception/poste de pilotage - Page 2 P1010426

Ce bricolage m'a pris à peine plus d'une heure, en tortillant à le hâte du fil de cuivre dénudé et en découpant de la tôle de bidon métallique.

En place sur ma station-sol :

Ma station de réception/poste de pilotage - Page 2 P1010427

L'antenne est au sommet. Celle plus grosse située dessous est celle de la video.

Cette fois, résultat largement probant !

Fred
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Sam 25 Mai - 21:52

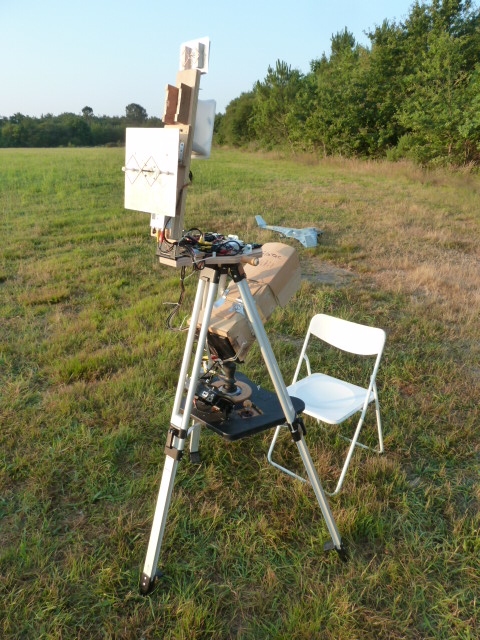

Voici sur une idée de Yoan, mon nouveau poste de pilotage/station-sol. Apellez ça comme vous voulez mais pas "ground station".

Ma station de réception/poste de pilotage - Page 2 P1010438

L'idée est d'utiliser un trépied de géomètre ( 65€ chez "Leprince l'enchanteur") pour y installer non seulement la réception video, mais aussi le pupitre de pilotage.
Je pilote habituellement avec le pupitre sur les genoux à côté du trépied, et un faisceaux de cables entre les deux..
Quand j'arrive sur le terrain, je dispose ces deux éléments côte à côte, et je branche les cables. C'est rapide, mais il ne faut jamais rater une occasion de supprimer une opération de mise en oeuvre, surtout si ce faisant on améliore la fiabilité ( moins on branche et on débranche un connecteur, plus on allonge sa durée de vie ).
Dorénavant, il n'y aura plus qu'un élément trimbaler, et une fois dressé le mat des antennes et déplié les pieds, il ne restera plus qu'à basculer l'inter d'alimentation générale et à s'assoir aux commandes.
De plus, la stabilité de l'ensemble est excellente, et posé sur ses pieds, l'électronique est tenue éloignée de l'herbe humide en permanence.


Ma station de réception/poste de pilotage - Page 2 P1010437

J'ai recyclé pour l'essentiel, les éléments de ma précédente installation.
Il était prévu de se passer du tunnel de carton et de lui préfèrer un simple voile noir recouvrant le haut des pieds comme un teepee indien, mais avec le carton je suis sùr du résultat.

Le plateau surmontant le trépied et portant le mât des antennes est pivotant sur 360° pour orienter les antennes vers l'avion en vol. Manuellement, car je n'éprouve aucun besoin d'utiliser un tracker, et quand on peut éviter de complexifier, il ne faut pas s'en priver.

Ma station de réception/poste de pilotage - Page 2 P1010436

Une fois replié, l'ensemble est plus compact que mon installation précédente.

Ma station de réception/poste de pilotage - Page 2 P1010439

Il ne reste plus qu'à tester ça sur le terrain Very Happy
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Dim 21 Juil - 11:20

Fred Van.H. a écrit:
Il ne reste plus qu'à tester ça sur le terrain  Very Happy

Voila qui est fait!

Ma station de réception/poste de pilotage - Page 2 P1010517

Quelques que petits ajustements et améliorations, et c'est bon Very Happy

Ma station de réception/poste de pilotage - Page 2 P1010518

La partie cablage a été simplement transposée de l'ancien au nouveau support. Il faudra donc par la suite les refaire aux bonnes longueurs pour éviter cet espèce de plat de spaguettis

Ma station de réception/poste de pilotage - Page 2 P1010519

La partie pupitre n'a pratiquement pas changé.


En utilisation c'est très pratique et fiable : rien à brancher, seulement à déplier.
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Mar 10 Sep - 21:41

Question Antennes...

A propos de ces antennes ..

c'est bon pour la station sol ? ( en 3 annaux ou 4 ) (dispo)
Ma station de réception/poste de pilotage - Page 2 35641

et pour ce qui est dans l'avion ?
on trouve se set, c'est recommandé ?  (hors stock)
Ma station de réception/poste de pilotage - Page 2 35642

l'association d'une antenne ce type ( 4 annaux) au sol avec une antenne V dans l'avion est-ce un bon choix ?
merci de vos réponses ?
LOMA
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mar 10 Sep - 21:58

Les cloverleaf c'est de la polarisation circulaire. Les Vé c'est de la verticale. En principe on ne mélange pas les deux. En pratique les unes et les autres ont été testées à toutes les sauces. Je ne sais pas avec quels résultats.
Je n'ai jamais essayé les clover-machin. Elles ont très bonne réputation. Si j'ai bien compris, la 3 lobes et la 4 ont chacune leur place privilégiée : l'une va mieux en émission, l'autre en réception. Sauf que là aussi, des utilisateurs ne se posent pas tant de questions et volent quand même heureux Smile
Elles permettent une bonne portée pour des omnis, et un diagramme très homogène. Donc peu de trous dans la demi-sphère autour de l'antenne de réception.
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Mar 10 Sep - 22:11

OK merci pour la réponse rapide...
et toi avec le "V" en émission tu as quoi comma antenne de réception ? ton patch ?
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Mar 10 Sep - 22:16

Non, biquad. Une sorte de patch qui a un fil à la place de la plaque émettrice.
Ca porte plus loin mais ça se paie par une certaine directivité. Cette dernière caractéristique n'est pas très adaptée à un débutant.

Fred

PS : tu as vu, je t'ai posé une question dans le post de Yomguy sur le frsky
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Mer 11 Sep - 8:19

Fred Van.H. a écrit:PS : tu as vu, je t'ai posé une question dans le post de Yomguy sur le frsky
Merci, Oui je l'ai vu après coups, et ai répondu...
LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Installation d'un nouvel émetteur

Message  Fred Van.H. Dim 11 Mai - 20:25

Il fait un tel temps, un tel vent  affraid

Ca n'aurait pas été raisonnable ni agréable de voler par ce temps, alors j'ai sorti le fer à souder:

Ma station de réception/poste de pilotage - Page 2 P1010830

J'ai soudé le câblage de mon nouvel émetteur  Very Happy
Ma "Eurgle" alias Turnigy 9X donne des signes de manque de fiabilité. Des fils fragiles qui tendent à se casser, provoquent de graves désordres de fonctionnement. J'ai refait pas mal de soudures, mais il persiste des bizarreries difficile à localiser. Le genre de truc qui font dire qu'il vaut mieux que cela n'arrive pas en l'air, et qu'il est temps de changer de radio  Shocked
De plus, avec 8 voies seulement, je me sens franchement limité.

Ma nouvelle radio est une Multiplex EVO12. Une radio d'assez bonne qualité offrant de belles possibilités et 12 voies en utilisant le système s-bus.

Il a fallu dessouder les fils arrivant aux potentiomètres des manches pour les connecter à une prise DB15 permettant de désaccoupler l'électronique du joystick.

Une petite erreur vite corrigée, et tout fonctionne.
Il ne reste plus qu'à installer tout ça sur le support .

C'est l'occasion de faire un nouveau pupitre. J'ai ressorti pour l'occasion un joystick qui attendait son heure sur une étagère. Il a la particularité d'avoir la commande des gaz au pouce.

Les inters seront regroupés sur une platine devant la main gauche, le boitier sera probablement amputé de la partie contenant les manches désormais inutiles, histoire de rapprocher l'écran.

A suivre
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Fred Van.H. Sam 24 Mai - 21:45

Au départ c'était une Evo12  Neutral
Ma station de réception/poste de pilotage - Page 2 P1010831
Maintenant évidemment, il ne faudrait pas avoir à la renvoyer au S.A.V. de chez Multiplex  affraid   lol!

Finalement je n'ai pas fait grand chose :
Je me suis contenté de mettre quelques centimètres de fil supplémentaires entre les inters et l'électronique, entre les potars et l'électronique, histoire de mettre tout ça en dehors du boitier, qui du coup n'a plus besoin d'être aussi grand  Wink

Le but du jeu vous l'aviez déjà compris, étant simplement de re-disposer les commandes là ou j'ai envie qu'elles soient. La nouveauté ergonomique de ce pupitre par rapport à mes précédents, c'est le petit panneau portant les inters des voies supplémentaires. Il reste à leur attribuer une fonction à chacun sans risque de confusion.
Ma station de réception/poste de pilotage - Page 2 P1010832
Là, c'est pas mal comme ça, non?
C'est pas encore totalement fini, comme vous voyez, mais on y est presque  Wink
Fred Van.H.
Fred Van.H.
Admin

Messages : 3211
Date d'inscription : 30/07/2011
Age : 57
Localisation : Quelque part près de Bordeaux

https://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  LOMA Dim 25 Mai - 20:56

Fred Van.H. a écrit:Au départ c'était une Evo12  Neutral
Ma station de réception/poste de pilotage - Page 2 P1010831
Maintenant évidemment, il ne faudrait pas avoir à la renvoyer au S.A.V. de chez Multiplex  affraid   lol!

Finalement je n'ai pas fait grand chose :
Je me suis contenté de mettre quelques centimètres de fil supplémentaires entre les inters et l'électronique, entre les potars et l'électronique, histoire de mettre tout ça en dehors du boitier, qui du coup n'a plus besoin d'être aussi grand  Wink

Le but du jeu vous l'aviez déjà compris, étant simplement de re-disposer les commandes là ou j'ai envie qu'elles soient. La nouveauté ergonomique de ce pupitre par rapport à mes précédents, c'est le petit panneau portant les inters des voies supplémentaires. Il reste à leur attribuer une fonction à chacun sans risque de confusion.
Ma station de réception/poste de pilotage - Page 2 P1010832
Là, c'est pas mal comme ça, non?
C'est pas encore totalement fini, comme vous voyez, mais on y est presque  Wink

Ohhh, Que c'est beau ! j'aime bien le vert-olive  Very Happy
j'aime pas le bleu.. ( mais on s'en fou)  clown

a+

LOMA
LOMA

Messages : 781
Date d'inscription : 30/07/2011
Age : 50
Localisation : Toulouse

http://oleclercq.free.fr

Revenir en haut Aller en bas

Ma station de réception/poste de pilotage - Page 2 Empty Re: Ma station de réception/poste de pilotage

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
