Sprinkler 250

Message  Spaderman le Mar 14 Jan - 20:17

Salut les chasseurs,

Les premières photos de ma "Sprinkler 250" !!  cheers
Quelques modifs par rapport à mon premier proto....

J'ai utilisé un peu plus d'acier, parce que j'avais un peu peur que le cuivre ou l'alu du canon finisse pas se marquer sérieusement avec le glissement du marteau et comme ces deux là arrachent bien dés qu'il y a manque de graissage.....
J'ai lâché ma valve axiale pour une valve déportée, et j'ai trouvé une astuce pour me passer du trombone !!  cheers
Le truc qui me chiffonne un peu, c'est que j'ai pas pu mettre de Hop-up, du moins pour l'instant ! j'pô encore trouvé un truc sans gêner le déplacement du marteau !

Voilà pour le reste, que du "classique"....ou presque ! j'avais pô d'tube acier de 6x8, alors j'ai pris du rond et j'ai fais un trou au milieu   Pffff !! quel naze.........

Une partie des pièces. (pour certaines, juste ébauchées...)



La partie "valve"



Vue du dessous du marteau et la valve



Le support chargeur qui sert aussi d'anti-panique pour les billes....

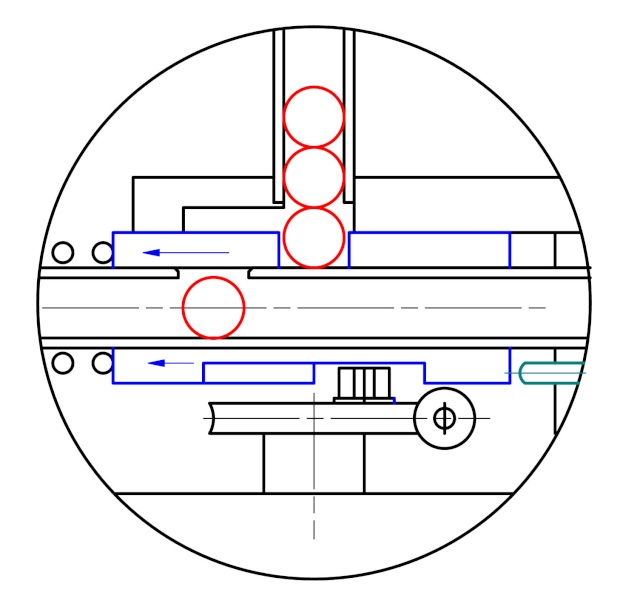

le principe : le canon est fixe, et l'entrée de la bille dans le canon est déportée par rapport au chargeur....

- En bleu : le marteau déplace la bille et maintient la deuxième bille avant de chambrer la première. J'ai testé manuellement, avec la valve,  pas d'enrayement !! cheers
- En vert : la valve
La seule chose, c'est qu'au "repos", le marteau est "ouvert" et une bille reste pré-chambrer ! chai pô si c'est vraiment un problème.... scratch



Voilà, c'est tout pour ce soir....
Prochaine étape, le moteur et l'engrenage.

@+
Spad

PS : Pourquoi Sprinkler 250 ??   scratch   Bin, Mitrailleuse Air Comprimé était d'jà pris.... et 250, la cadence de tir, du moins j'espère !!  cheers


Dernière édition par Spaderman le Mer 15 Jan - 14:39, édité 1 fois
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Mer 15 Jan - 9:08

P'tite question à ceusses qui pratiquent déjà l'airsoft !!  study

Le Hop-up à +- 15mm devant la bille (en situation horizontale), çà booste la bille ?? ou çà freine la bille ??  scratch  scratch

Sinon j'ai la solution de tirer toujours vers le bas, et là, forcément, la bille "touche" le hop-up !! cheers Mais plus de possibilité d'attaque sournoise par dessous.... bounce
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  yomgui le Mer 15 Jan - 17:53

Salut !

Pardon, je réponds pas à ta question ! ... c'était juste pour dire que c'est vachement beau ! bravo

C'est bien toute cette "émulation".
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Mer 15 Jan - 18:19

Merci du compliment ....

Toujours sympa d'partager avec d'autres, surtout quand c'est des idées un peu "marginales" !! No et comme on est pas très nombreux, c'est vrai que çà donne la pêche quand on voit les constructions des autres, du moins pour moi !! Pasque si c'est pour jouer "solo" pas la peine de squater sur un forum...  No

Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Mer 15 Jan - 20:40

yomgui a écrit:C'est bien toute cette "émulation".
Absolument d'accord   Very Happy
Quand je vois ça, je ne regrette vraiment pas d'avoir créé ce forum.
Spaderman a écrit:c'est vrai que çà donne la pêche quand on voit les constructions des autres, du moins pour moi !!
Pareil, ça me stimule !

avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Ven 17 Jan - 8:14

Je crois que j'ai trouvé le moyen de placer mon triple hop-up !! cheers Je sais, c'est pas indispensable, mais c'est un plus pour tenir la bille, et pour moi qui travail en basse pression, ça donne un peu plus de pêche !!

En fait quand j'ai voulu faire le canon en acier, n'ayant pas de tube, j'l'ai fait dans du "plein" de 8mm......et sans le savoir, l'idée était là !!
Dans toutes les config différentes (canon fixe, canon mobile) je tourne en rond depuis le début, car le problème est toujours le même.....tous les tubes que j'ai sous la main (alu, cuivre) font 1mm d'épaisseur, et le torique du hop-up fait 1.5mm d'épaisseur !! Donc le torique ne peut pas "s'effacer" au passage du marteau.......scratch  MAIS en voyant que je pouvais faire le canon de A à Z..... j'me suis dit que j'pouvais mettre l'épaisseur que j'voulais ! et là où j'voulais !! cheers

Donc je suis parti d'un bout de 10mm de diamètre à l'emplacement du marteau, et je réduit à 8 sur le reste du canon ! et là, mon joint tient dans l'épaisseur du canon sans problème, et l'excédant de poids sur 50mm seulement est "négligeable".

Je vous fais une photo ce soir, s'ra p'tèt plus clair....

@+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Ven 17 Jan - 18:14

C'est imparable, ce système de séparation des billes. Mais il manque un truc pour qu'elles soient poussées à entrer, au lieu de ne compter que sur la gravité. Mais bon, je me fais peut être du souci pour rien  Rolling Eyes
avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Ven 17 Jan - 19:35

Fred a écrit:Mais il manque un truc pour qu'elles soient poussées à entrer, au lieu de ne compter que sur la gravité.

Ouais je sais ! mais un problème à la fois...... scratch ya d'jà plein d'trucs à gérer .....

Bon comme promis les photos des améliorations.

Le nouveau canon épaissi et le logement pour le hop-up (p'tain ! ya des canons partout sur l'établi à force de modifier...!)



Le hop-up en place et le petit carré anti panique (çà remplace le trombone et c'est plus fiable)



La deuxième partie de l'anti panique



Déplacement du marteau, et blocage des billes sauvages....





Manque plus que l'support et l'moteur.....et le réservoir de billes ! J'commence à braquer en douce toutes les boites métal plates que j'trouve, cirage, nivéa, pulmoll... (faut que j'fasse gaffe, ça va finir par se voir...)



@+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Ven 17 Jan - 20:05

Moi je ne peux pas trop me permettre de poster des photos de mes pièces prises de si près. Je ne fais pas d'aussi jolis usinages  Embarassed

La dernière photo... on dirait une vraie!

Fred
avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Ven 17 Jan - 20:52

J'ai la chance d'avoir un vieil appareil qui fait de la macro (toujours pour mon taf) alors c'est vrai que j'en profite un peu.... D'un autre coté, en faisant de la photo ou on voit bien les pièces, çà peut aider ou donner des idées aux potes... scratch

Pour les pièces, désolé Spadmafaute  ! j'ai été élevé par mon grand père ajusteur (meilleur ouvrier de France dans les années 50) 25 ans chez LE fabricant de coffre-fort, et j'ai pris des baignes plus souvent qu'à mon tour, si jamais j'essayais de "bâcler" un tant soit peu n'importe quel bricolage..... !!  No

Et pour les usinages, c'est mon taf, mais les machines m'aident bien..... Laughing

Les p'tites modifs
- En bleu : le marteau réhaussé
- En gris : le canon épaissi sous le marteau
- En vert : la valve
- En marron l'anti-retour (cap de 0.5mm) à l'essai !



@+
Spad


Dernière édition par Spaderman le Dim 9 Fév - 8:00, édité 1 fois
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Jeu 30 Jan - 11:14

P'tain,  j'galère, j'galère, j'galère !!  No

Tout va bien à p'tite vitesse,(manuellement) mais dés qu'ça accélère, c'est la panique !! nan, nan ça s'enraye pas, et ya pas d'affolement de billes (pas l'temps, çà bloque à la première !!)
C'est juste la bille qu'a pas l'temps de descendre dans le canon !!  Mad

Elle se fait guillotiner au retour du marteau.... j'ai pourtant modifié par rapport à la photo ! au départ j'avais un trous cylindrique de 7 et maintenant un trou rectangulaire de 7x8... et bin pas d'changement !! queue dalle.... Pourtant si elle veut, elle peut passer en courant cette foutue bille !  scratch
Trop légères ces saletés d'billes..... No c'est pô gagné pour un chargeur par gravité !!

Voilà pour le moment ! j'continu d'chercher...  scratch
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Ven 31 Jan - 7:43

Hem...

Sans vouloir enfoncer le clou, souviens toi que j'avais émis quelques doutes sur le sujet  Neutral
L'alimentation en billes est LE truc qui m'a posé le plus gros problème quand j'ai fait mes premières mitrailleuses.
J'en suis arrivé à la conclusion qu'il fallait que les billes soient poussées dans le canon par les billes suivantes, elles mêmes poussées par un ressort.
Sur ma mitrailleuse de  2009, j'ai même été obligé d'installer un switch pour couper l'alimentation du moteur avant que n'arrivent les dernières billes du chargeur et que leur pression ne disparaisse, car immanquablement la première bille qui arrivait trop timidement se retrouvait coincée. Il fallait ensuite de la patience pour l'extraire, et la mécanique mal conçue dégustait.

Je ne pense pas que tu sois du genre à te décourager. Je sais que tu vas y arriver  Wink

A+

Fred
avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Ven 31 Jan - 8:26

Bon j'ai quand même avancé un peu !

Ce qui confirme ce vieil adage "le mieux, ennemi du bien" car si j'avais eu des billes acier, je pense que j'aurais pas eu ce problème ! Tu vois où j'veux en venir ? nan ?
Alors j't'explique : et te mare pas.... What a Face

Une fois que toutes les pièces de la pétoire on été proprement assemblées, et juste histoire que les frottements soient plus doux, j'ai légèrement huilé les glissières et le passage du marteau (logique nan ?)  !! Ah oui mais non !! la bouleeeeette..... La journée pour me rendre compte que ces saletés d'billes restaient collées au plafond du poussoir (merci au gland qu'à foutu de l'huile partout...) et quand elle consentaient à redescendre, c'tait trop tard !! le marteau entamait sa course "retour".....Pas patient non plus l'marteau ! No

Donc, démontage, dégraissage et remontage à sec cette fois-ci ! les essais sont un peu plus concluants, mais c'est pas encore gagné ! et comme tu t'en doutes, faut un contrepoids sur la dernière bille
(p'tain d'gravité, jamais là quand il faut !!)
Malheureusement, si le contrepoids aide au fonctionnement pour charger la bille, le point précis qui coince, c'est le chambrage différé ! Là j'ai pas encore trouvé la solution, et le fait de pousser les billes dans le chargeur ne change rien !  What a Face La bille n'en fait qu'à sa tête entre le moment ou elle entre dans la pré-chambre et son entrée dans le canon !

Ya aussi un autre truc qui me tracasse un peu, c'est le choc retour du marteau ! j'ai bien conscience qu'il faut bien aller claquer la valve, mais quand même.... ou alors mon ressort est trop balèze ?  scratch

J'essaye de faire des photos ce WE

@+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Sam 1 Fév - 13:19

Les dernières photos.

Si si, la gamelle au dessus, c'est le "chargeur".......... bin ouais ! pour les p'tites missions !! même pô peur !!





J'ai été obligé de rajouter un palier pour l'arbre moteur sinon, dès qu'il y avait un problème de blocage, l'engrenage  sautait !!  Mad
Pour la "couleur", j'avais un reste de flux de brunissage ! Plus sympa que la peinture, et moins fragile......



Si cette foutue météo veut bien s'arranger, j'essayerais de vous faire une p'tite vidéo, histoire que vous l'entendiez chanter vous aussi !!

@+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Sam 1 Fév - 17:25

Teudjeu ! ça a une gueule!!! Shocked   afro

surtout avec le cache flamme!

Et la galtouse genre couscoussier dessus, terrible !!  lol!
avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Sam 1 Fév - 18:11

Fred a écrit: Et la galtouse genre couscoussier dessus, terrible !!

Chai pas pourquoi, mais j'aurais dû la voir arriver celle-là .....

Pour le moment, j'ai pas trouver d'autres idées ! Pis j'ai toujours un p'tit blocage de temps en temps sur le retour du marteau, alors le chargeur, je verrais çà quand ce sera le dernier obstacle.....
Pour l'instant, je suis plus dans les améliorations pour la puissance et la conso ! Rien à voir avec mon premier proto !! Avec la première (a 12 bars dans la vidéo) on entendais les billes retomber après les impacts, le Roof était bien marqué, mais sans plus ! avec celle-là, les billes retombent plus, cause qu'elles sont à mi épaisseur du Roof de 40mm et à seulement 6 bars !!

D'où mon intérêt pour l'air comprimé....D'après mes calculs et surtout ceux de Mariotte :  scratch
+- 40cc de CO² à 55bars = 2.2litres de gaz dispo
+- 400cc d'air comprimé à 15bars = 6.0 litres de gaz dispo et même si je compte la réserve de +- 4 bars, çà devrait me laisser au moins 3.6litres "utiles" et çà avec un réservoir de taille moyenne, pour une aile par exemple.
Pour un Baron d'1.60m, le réservoir peut faire le double en longueur et passer à 63mm de diamètre !! Là, çà devient intéressant niveau volume utile....cheers

 @+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Dim 2 Fév - 18:29

çà y est, la météo s'est arrangée, et j'ai pu faire un essai dehors  !! cheers

C'est pas encore tout à fait au point, mais je progresse.....Toujours des petits problèmes de chambrage  dû au fait de l'entrée différée de la bille ! (chai pas si c'est la meilleure méthode !)
La puissance me suffit, reste à travailler sur l'autonomie de tir, et la fiabilité du rechargement..... scratch

Le film n'est pas très long, mais j'ai déjà quelques données intéressantes !...

@+
Spad

avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Fred Van.H. le Dim 2 Fév - 21:24

AAAh ! pas mal ! ! !

La cadence est un peu lége, mais c'est prometteur  Very Happy
avatar
Fred Van.H.
Admin

Messages : 3187
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  VinceR1 le Dim 2 Fév - 21:33

*_*
Excellent, hâte de voir les tests en vol  Razz

VinceR1

Messages : 91
Date d'inscription : 10/01/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Spaderman le Lun 3 Fév - 11:51

Fred a écrit: La cadence est un peu lége

C'est vrai que c'est pas très rapide, mais je m'occuperais de ça après....faut d'abord fiabiliser le tir et le chargement !

Vince R1 a écrit: hâte de voir les tests en vol

Et moi donc !!  bounce

Mais je pense que ça seras pas avec cette pétoire ! Trop de souci avec ...... faut que je repense tout le truc, ça m'gonfle, l'idée était pas trop mauvaise, sauf que les billes sont trop légère !  No  De la bille acier ferait l'affaire, mais bon ! on va rester soft.....

Avec mon ancien projet "rotatif", la bille rentrait directement dans le canon, donc, un souci de moins !! et pas d'enrayement avec une culasse de 0.5 d'épaisseur, trop fine pour happer la deuxième bille...mon seul problème était le timing !
La prochaine sera p'tèt la bonne !  cheers Sinon, la suivante.... Wink ya d'la ferraille en stock, et j'aime bien passer du dessin au réel, même si ça n'aboutit pas toujours ! No


@+
Spad
avatar
Spaderman

Messages : 481
Date d'inscription : 27/10/2013
Age : 59
Localisation : Dans tes 6 heures !!

Voir le profil de l'utilisateur http://spad-mania.forumactif.com/forum

Revenir en haut Aller en bas

Re: Sprinkler 250

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
