Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Ven 26 Déc - 6:56

Premiers coups de fil chaud hier.
C'est parti Very Happy

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Sam 27 Déc - 23:49

UNE PETITE PHOTO???
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Dim 28 Déc - 6:34

Nan!

Un peu tôt, pas grand chose à voir. Quand j'aurais évidé les noyaux, c'est promis Wink

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Dim 28 Déc - 10:46

bon je vais patienter pour voir les premiers clichés de l'enfant...
Par contre je pense me lacher et me commander soit une X8 soit une Zeta Science FX-79 Buffalo Professional FPV Flying Wing.
Ils en disent beaucoup de bien et les configurations moteurs batteries sont assez documentées.
http://www.rcgroups.com/forums/showthread.php?t=2034823&page=2

elle est en promo ici
http://hobbywireless.com/airplanes-c-182_102/fx79-buffalo-kit-p-1412.html

De plus en parcourant les posts ça m'a donné envie d'essayer la catapulte hobby king, j'en ai un exemplaire jamais essayé, elle pourrait être une solution plus transportable
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Dim 28 Déc - 22:47

La seule que je puisse te commenter, c'est la X8 Neutral

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Mar 30 Déc - 10:18


Les noyaux en cours de façonnage:


La partie avant a déjà été évidée , je laisse des nervures de 15mm d'épaisseur.
Avec un tube d'alu chauffé à la lampe à souder, le fais des trous dans les parties à évider pour permettre le passage du fil chaud (on voit la scie verticale sur la photo ci-dessous ).
Les chapeaux de nervures sont déjà collés en place, pour servir de guide au fil chaud. La partie avant sera entièrement coffrée, ce qui explique que la méthode soit plus expéditive.




Noyau totalement évidé. Un petit coup de cale à poncer, et c'est fini.

Suite du travail : coller les longerons et coffrages inférieurs, puis installer la tringlerie et prévoir l'emplacement de la "tripaille".

A suivre

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Mar 30 Déc - 14:36

travail d’orfèvre avec toi comme d'hab......
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Mar 30 Déc - 18:55

Ah, tu sais comme je suis sensible à la flatterie, toi, hein Laughing

Merci, mais attendons de voir le résultat, pour juger Wink

Ah! on m'a plus ou moins lancé un défi, que cette aile serait capable de relever. Je ne sais pas si je peux me permettre d'en dire plus... Neutral

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Mar 30 Déc - 19:12

Si si mets nous dans la confidence. Au fait demain soir c'est est mon anniversaire comme cadeau tu me offres sa soeur jumelle ?
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Mer 31 Déc - 8:51

Pas de souci, je t'envoie un devis avec mes tarifs 2015 affraid  lol!

Pour la confidence je t'en parlerai directement, mais pour donner un indice, je peux déjà dire que ce serait un vol au dessus d'une zone totalement déserte et un relief très limité Wink

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Mer 31 Déc - 11:34

Ummmm cool. Mme ma offre un avion pour mon anniversaire il me reste à faire mon choix fox Buffalo où x8 en autopilote soit feyu fy41 Light ou storm
Bref faut que je mûrisse ça aux vues de tes conseils
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Mer 31 Déc - 11:34

Pour pouvoir voler en patrouille ce sera mon souhait pour 2015
avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Jeu 1 Jan - 6:59

Avant de réveillonner, ( un bien grand mot Rolling Eyes  ) j'ai coffré hier les intrados. Ca a l'air réussi. C'était l'objectif à minima de ces vacances. Atteint.
Par contre, ça caille vraiment trop, ce matin dans l'atelier.

SEB33100 a écrit:Pour pouvoir voler en patrouille ce sera mon souhait pour 2015
AAAh oui, ça serait pas mal bounce

Meilleurs vœux à tous  Very Happy

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  ozgore le Jeu 1 Jan - 14:45

hello

re re re bonne annnee a tous ( oui je le marque sur tout mes messages de debut d'annee :p )

fred tu decoupes au fil chaud manuel ? parceque c est plutot pas mal fait :p ( he oui 2015 annee de la deconne lol )
nan serieux c'est vraiment pas mal du tout !!!

quel polystyrène utilises tu ? densité ?
j'ai hâté de la voir en phase finale


avatar
ozgore

Messages : 294
Date d'inscription : 07/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Jeu 1 Jan - 19:28

Merci, ça montre surtout que sur les photos on ne voit pas tout Laughing

C'est du poly que j'ai fait acheter à mon patron pour le modelage. C'est du 25kg /m3. Je ne pourrais pas t'en dire beaucoup plus. J'ai eu un bloc de 250x122x20cm, et au besoin j'en prends pour moi avec l'autorisation du taulier.
Je coupe à la main sur des gabarits, à l'ancienne, et tout seul. Il y a un inter sur mon arc, de temps en temps j'arrête pour voir. Ca n'est pas parfait, mais comme ensuite c'est coffré, et en collant à la P.U. on ne voit pas les défauts quand c'est fini et les profils sont respectés de manière satisfaisante Wink

Pas très nerveux, le Frédo aujourd'hui. Pas très efficace. Mais j'ai bien dégrossi la mise en place de la tringlerie des A.F. de lacet.

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  ozgore le Jeu 1 Jan - 19:32

oh ba moi dimanche c est souvent repos ou conception de plans Laughing

dans les magasins de bricolages par chez moi on ne sait pas trop la densité ...

vivement la suite ! cheers
avatar
ozgore

Messages : 294
Date d'inscription : 07/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Ven 2 Jan - 21:29

Je n'ai pas pris de photo, mais les pivots de la tringlerie des aérofreins de lacet sont en place. J'écris "aérofreins de lacet", mais je ne sais pas comment appeler ça. En anglais c'est "drag rudder". En Français je ne sais pas quel est le terme consacré. Un comble !

Et puis j'ai trouvé un nom à cet avion : la Frégate II ( Il y a eu une Frégate "I" qui a volé de 1889 à 1991 environ, c'était une aile droite à profil autostable) Smile

Fred


Dernière édition par Fred Van.H. le Ven 16 Jan - 22:14, édité 1 fois

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Dim 11 Jan - 21:56

Je m'étais fixé comme objectif pour ce week end, de finir de coffrer les panneaux d'ailes. C'est fait :
245g pour 26dm² chacun. Correct  Smile

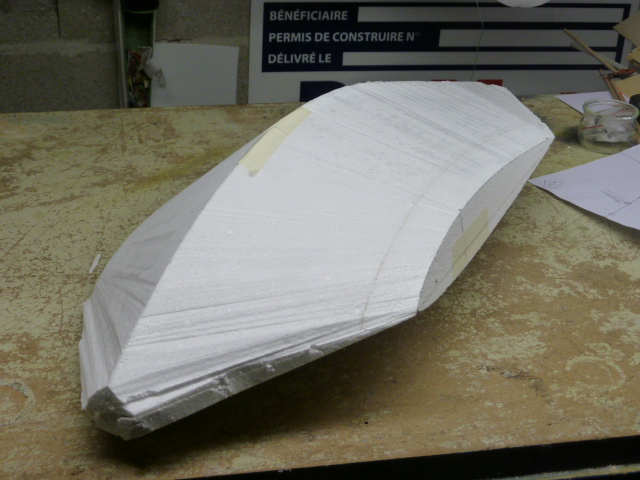

J'ai commencé une ébauche de "fuselage".

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Ven 16 Jan - 22:33

Devis de masse :


  • panneaux d'aile               500g


  • tringles                            50g


  • servos            80g


  • entoilage                 200g


  • moteur+contrôleur          200g


  • Arbre+hélice                    50g


  • "fuselage"                   200g


  • accus de propulsion          500g


  • accu video                   100


  • verrière             250g


  • tourelle caméra           120


  • émetteur vidéo+antenne             50g


  • récepteur radiocommande       30g


  • OSD (Tornado)               80g


  • capteur de vitesse          20g


  • divers 100g

......= 2530g

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Sam 17 Jan - 23:05

Les bouts commencent à tenir ensemble. Il ne faut pas mollir, si je la veux pour le printemps Wink

Z'avez vu, ça commence à avoir de la gueule, hein? Cool


_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  SEB33 le Sam 17 Jan - 23:22

carrément sacrée gueule.
Si elle vole aussi bien qu'elle est belle....
y'a de la promo sur les x8 anciennes versions, j’hésite car le delta avec la buffalo est important....

avatar
SEB33

Messages : 127
Date d'inscription : 18/01/2014
Localisation : BORDEAUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  ozgore le Lun 19 Jan - 13:27

oui ça dépote !!
comment tu as fait pour creuser entre les nervures?
avatar
ozgore

Messages : 294
Date d'inscription : 07/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Fred Van.H. le Lun 19 Jan - 20:37

ozgore a écrit:comment tu as fait pour creuser entre les nervures?
Sur la photo ci-dessous, tu vois qu'il y a des trous entre les chapeaux de nervures. Ils servent à passer le fil chaud d'une scie à chantourner. Ce fil se termine par un anneau, et cet anneau s'enfile simplement sur l'extrémité du col de cygne de la scie, pour s'y accrocher. Donc une fois les trous faits, il suffit de décrocher l'anneau de la scie, de le passer par le trou et de le raccrocher sur la scie. Ensuite, on je mets le jus et je découpe tranquillement en utilisant les longerons et les chapeaux de nervures comme guides.


Sur cette photo, la partie avant a déjà été évidée. Comme cette partie est entièrement coffrée, je n'ai pas trop honte de découper sans guide. Ca fait des ondulations, mais personne ne le verra  Wink  je laisse des nervures de 15mm d'épaisseur.

La scie à chantourner à fil chaud est visible sur la gauche de la photo. Devant le bord d'attaque de l'aile à droite de la cale à poncer bleue, on voit le fil traverser la table et monter verticalement jusqu'à la corde à piano diamètre 6mm qui sert de col de cygne.

Voilà, j'espère avoir répondu à ta question.

Fred



_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  LOMA le Lun 19 Jan - 20:49

Fred Van.H. a écrit: Ils servent à passer le fil chaud d'une scie à chantourner. Ce fil se termine par un anneau, et cet anneau s'enfile simplement sur l'extrémité du col de cygne de la scie, pour s'y accrocher. Donc une fois les trous faits, il suffit de décrocher l'anneau de la scie, de le passer par le trou et de le raccrocher sur la scie. Ensuite, on je mets le jus et je découpe tranquillement en utilisant les longerons et les chapeaux de nervures comme guides.

Tous simplement, et dire que certains ont fabriqués une CNC pour ça !
Joli travail
a+

_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  ozgore le Lun 19 Jan - 20:52

bonjour fred

a super tes explications !! je n avais pas vu le fil chaud sur la table Laughing
ta méthode me donnes des idées pour mes futurs projets Smile surtout en styro je peut gagner du poids
je pense faire :
styro evidé + balsa ou samba 1.5mm + fibre 25grs
plutot que styro plein et fibre 80grs

ca va voler bientot ca !!! cheers
avatar
ozgore

Messages : 294
Date d'inscription : 07/05/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet pour remplacer la X8 : la "Frégate II"

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
