Message  ozgore le Ven 6 Fév - 14:54

Bonjour

je suis sur le point de finir ma CNC Fil chaud
Voici quelques photos et explications de la fin de construction cheers



Pour cela il faut : ( je doit en oublier lol )
Une table, ici un bureau assez solide
deux barres de fer 45*45 de 1200mm de long ( qui servent à attacher les les axes X, ceux de la longueur )
règles de maçon alu ( axe X )
tube diam 12mm ou plus
des roulements de roller
tige fileté 6mm ( le diam doit correspondre au diametre interieur des roulements de roller
de la durite
des moteurs PAP, d'imprimante, la cnc fil chaud ne force absolument pas donc pas besoin de gros moteurs
Plaques de circuit imprimé ( ou repose le fil chaud )
Tube alu diam 10
Tige fileté diam 8

Ici on voit l'axe Z ( celui de la hauteur )
en dessous : l'entrainement, le moteur et le guide qui lui permette de se deplacer sur l'axe X





Le systeme de guidage de l'axe X ou se trouve aussi l'axe Z


Le roulement qui lui sert de guidage


L'accouplement qui sert a le faire déplacer sur la tige fileté ( un petit bout de tube alu du diam de la tige fileté, celui ci est taraudé )
il sera coller a la colle chaude sur la platine en CTP qui elle est visé sur le MDF du chariot



Le moteur de l'axe X ( il est accouplé a la tige fileté avec de la durite )


Ici le systeme qui permet a l'axe Z de monter ou descendre ( platine de circuit imprimé et roulement de roller )

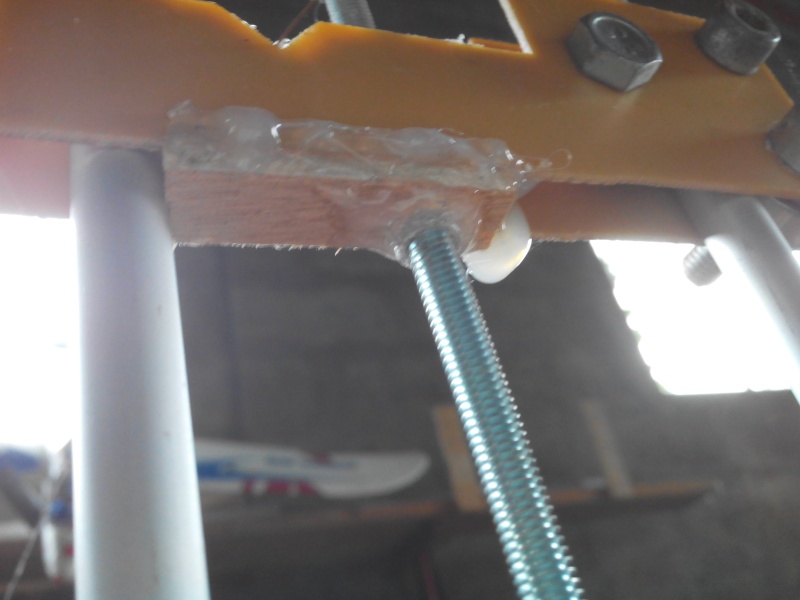

Et la l'accouplement, toujours tube alu fileté, plaque ctp le tout collé a la colle chaude


Enfin la carte MM2001 : ( a assembler soit même Smile ) il faut donc faire fabriquer le circuit imprimé, et acheter tout les composants electronique
mais rien d'insurmontable :p



Le plan de la table ( la rustica )
http://www.teaser.fr/~abrea/cncnet/table/rustica/rustica.phtml

Le plan de la carte MM2001
http://www.teaser.fr/~abrea/cncnet/elec/mm2001/mmx.phtml
