Construction Catapulte

Message  mankwee le Sam 3 Oct - 7:40

Bonjour

J'ouvre ce sujet afin de partager la construction de ma catapulte.
Malheureusement je n'arrive pas à heberger les images.

Dans la procédure d'hébergement expilquée sur le forum:

un clic sur "héberger une image"
un clic sur "parcourir"
choisir l'image
Eventuellement modifier le format. 800px de largeur est un bon compromis
faire "envoyer"
après apparition des 3 liens, cliquer sur "copier" à droite du lien du milieu


Chez moi il n'y a rien à droite du lien du milieu...

mankwee

Messages : 6
Date d'inscription : 01/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  Fred Van.H. le Sam 3 Oct - 8:10

Je me suis peut être mal exprimé. Je voulais sans doute parler d'un click droit pour copier Neutral
... on ne peut pas être toujours au top clown

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3172
Date d'inscription : 30/07/2011
Age : 50
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  mankwee le Sam 3 Oct - 8:51

Ah j'espere que cette fois ça va marcher.

Après avoir vu plusieurs photos de catapulte sur divers forums,surtout ici et sur RCG,ça m'a inspiré et j'ai décidé d'en construire une.

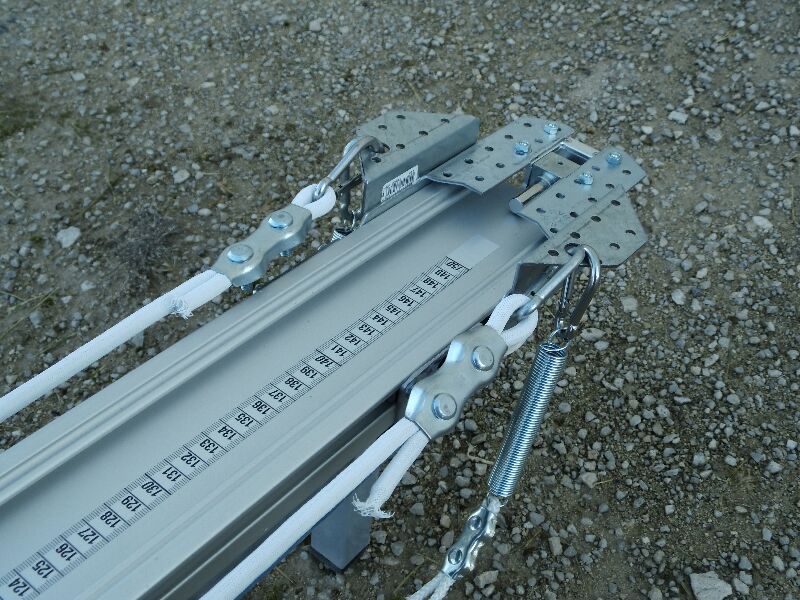

J'ai utilisé pour cette construction un rail de planche à dessin longueur 2.3m ainsi que les galets.
A l'avant j'ai adapté un pied photo ce qui me permet de régler l'angle.
J'ai usiné des gorges avec une tete de vis dans des roues de roller pour faire les poulies.
L'élastique utilisé est un bungee de chez Hobbyking pour lancer les planeurs.
La tension dans l'élastique est de 1.7kg et il y a 2 brins qui tirent le chariot ce qui fait 3.4kg (quand la catapulte est tendue)
Je l'ai utilisée hier pour lancer ma radjet qui pèse 500gr (lancement en utilisant le moteur) ça me semble tout juste suffisant.
C'est un servo de train rentrant qui déclenche le lancement,par un inter sur la radio.
Et pour le fun au terrain, j'ai installé une sirène commandée depuis la radio également.
Le tout alimenté par une lipo 3S.
Voila















mankwee

Messages : 6
Date d'inscription : 01/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  DURA le Sam 3 Oct - 9:29

Hello

Moi je dis "Chapeau Bas l'Artiste  cheers  et pour les photos et pour la construction il y à même un niveau à bulle affraid

Encore Bravo

@+
Serge
avatar
DURA

Messages : 564
Date d'inscription : 22/12/2014
Localisation : Blaye

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  Fred Van.H. le Dim 4 Oct - 10:03

Oui c'est du travail propre Cool !!!

Par contre, tu n'as pas peur qu'avec les chocs répétés que ça va prendre, le rail et ses galets gardent une précision suffisante à leur bon fonctionnement?


Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3172
Date d'inscription : 30/07/2011
Age : 50
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  mankwee le Mer 7 Oct - 18:41

Une video d'un lancement à vide:

https://youtu.be/CoDBwkg4T4A

J'ai fait plusieurs videos que j'ai ensuite regardées au ralenti et image par image.
C'est vrai que ça secoue par mal la mécanique...

mankwee

Messages : 6
Date d'inscription : 01/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  Fred Van.H. le Mer 7 Oct - 20:53

Avec un avion dessus, ça augmente l'inertie et donc ça diminue la vitesse d'arrivée en bout de course. Mais quand même, à force, ça secoue la mécanique. Sur la mienne je resserre de temps en temps "les boulons", et la règle en alu se déforme à certains endroits stratégiques. L'alu à pas cher supporte mal les chocs.

Elle est stable, dis donc! La mienne se barre au premier lancer si la "bêche" qui termine la partie arrière n'est pas dument plantée dans le sol Neutral

Ta vidéo me donne une idée. J'ai des images des premiers catapultages de la Frégate, qui pourraient faire une petite vidéo Wink

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3172
Date d'inscription : 30/07/2011
Age : 50
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Construction Catapulte

Message  buzzleclair le Lun 1 Fév - 13:32

Joli et super boulot, pour en construire une également je sais ce que c'est . Bravo

voir dans rampe de lancement pour X8
http://team-nord-est.fr/
avatar
buzzleclair

Messages : 49
Date d'inscription : 01/02/2016
Age : 51
Localisation : alsace

Voir le profil de l'utilisateur http://team-nord-est.fr/

Revenir en haut Aller en bas
