Avion pour mini immersion

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Mer 16 Mar - 19:20

yomgui a écrit: je n'ai pas de lecture de tension possible en vol...


J'ai installé ça au tableau de bord de mon Pou du ciel FPV :
https://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=41732
On va voir ce que ça va donner. A l'oeil c'est impec, mais vu par la caméra ça clignote. A essayer en extérieur Neutral

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Mer 16 Mar - 20:27

Super Fred ! je cherchais justement un truc comme ça l'autre fois, j'avais trouvé qu'un "lipo tester", plus gros et qui bipe quand la batterie est déchargée.

Bon bah, j'en ai pris 2, et 2 batteries aussi. Ah ! je me vois déjà enchaînant les vols ce printemps...

Pour le clignotement, j'avais vu ça avec le lipo tester. Et puis il faut protéger ça de la lumière du soleil, sinon, illisible.

Bon allez, je retourne à mes stylos et cutter.
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Mer 16 Mar - 21:02

Je sais bien que ton dessin est arrèté, mais juste comme ça, une photo de mon Easystar bipoutre
ça volait vraiment bien. Bien mieux que l'Easystar original avec les effets à la con sur le tangage à cause de son moteur surélevé Wink

Fred


Dernière édition par Fred Van.H. le Jeu 17 Mar - 5:55, édité 1 fois

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  LOMA le Mer 16 Mar - 23:16

Bonjour!!

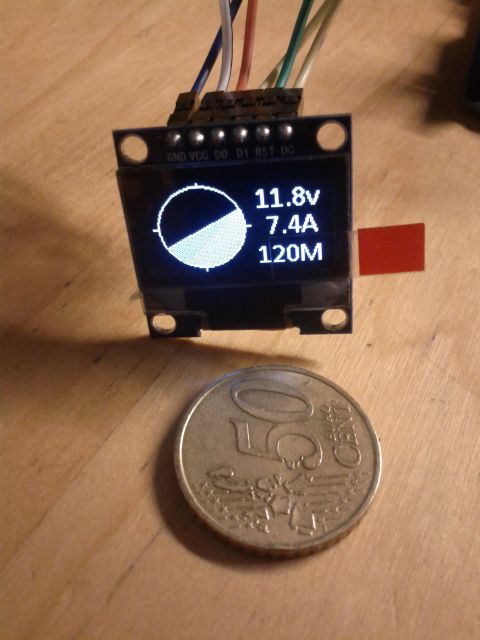

A propos des afficheurs j'étais justementen train de jouer avec des mini afficheurs OLED, ont théoriquement une tres bonne visibilité, m^me en plein jour..
ci joint un exemple de mes essais de ce soir:


Je viens de le filmer, ca scintille tres tres peu..
avoir
a+

_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  LOMA le Jeu 17 Mar - 22:47

Re, c'est encore moi !

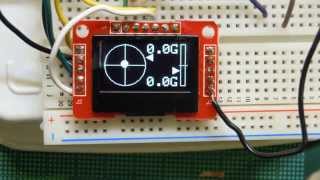

j'ai fait un cadran fonctionnel !
la valeur affichée est une lecture de la tension (/512) présente sur une pin de l'arduino. (un voltmètre).
intégré dans un cokpit ca peut être super sympa !

En revoyant la vidéo, j’aurais pus faire une règle de trois pour afficher une valeur réaliste, vela aurrait été mieux pour la démo)
a+

_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Ven 18 Mar - 5:41

LOMA a écrit:intégré dans un cokpit ca peut être super sympa !


Génial !!! j'adore Cool

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Dim 27 Mar - 9:54

Yomgui, mon petit voltmètre est pratique, mais scintille, comme on peut le voir sur cette vidéo :
[quote="Fred Van.H."]

LOMA a écrit:Re, c'est encore moi !

j'ai fait un cadran fonctionnel !
la valeur affichée est une lecture de la tension (/512) présente sur une pin de l'arduino. (un voltmètre).
intégré dans un cokpit ca peut être super sympa !

En revoyant la vidéo, j’aurais pus faire une règle de trois pour afficher une valeur réaliste, vela aurrait été mieux pour la démo)
a+

Je fais un peu de hors sujet, désolé Yomgui ce sera court.
LOMA, tu crois qu'on peut faire afficher sur un tel cadran, des infos venant d'un truc comme ça?
http://fr.aliexpress.com/item/Ardupilot-Arduplane-Pitot-Air-Speed-Meter-Airspeed-Gauge-Tube-for-APM-2-5-2-6-APM2/32456930238.html?spm=2114.44010508.4.204.zEi3cf

J'en ai un qui ressemble à ça à la maison, il fait varier une tension entre 2,5 et 0v en fonction de la vitesse.

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Latino le Dim 27 Mar - 14:26

Franchement vraiment bien ce que vous faites !!
youmgi comment tu fais pour réaliser ton modèle ?
As tu un logiciel spéciale pour avoir un profil toujours correct ?

Latino

Messages : 8
Date d'inscription : 10/03/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Lun 25 Juil - 18:49

Bonjour !

Bon sang, je suis pas venu sur le forum depuis mars ??!! c'est fou ce que le temps passe vite !!

Latino a écrit:Franchement vraiment bien ce que vous faites !!
youmgi comment tu fais pour réaliser ton modèle ?
As tu un logiciel spéciale pour avoir un profil toujours correct ?

Pardon Latino du coup j'ai pas vu ta question. J'ai pas de méthode particulière pour construire les modèles, je suis pas un super bricolo à ce niveau. Ces temps-ci je découpe volontiers de la mousse au fil chaud. Le profil de l'aile est plus ou moins choisi "rationnellement", même si au final ça tombe pratiquement toujours sur un profil classique et polyvalent, genre 10 % à 12 % d'épaisseur, cambré à 2 à 3 % (des dérivés de NACA 2410 en gros...).
Pour la découpe, pas vraiment de logiciel spécial. D'après les plans, j'en déduis les dimensions des guides qu'il faudra découper. Ensuite je retouche une image du profil sur l'ordi, que je colle dans un traitement de texte genre word pour l'imprimer aux dimensions. Au fil chaud la découpe est manuelle, donc pas nickel nickel, retouchée ensuite au papier de verre et hop...

Bon, l'avion en question ici est resté dans les tiroirs. Toujours trop compliqué !!!

Je dois faire dans le super simple si je veux pouvoir aboutir et aller voler un peu. Je suis overbooked comme disent les je sais pas quoi...
J'ai commencer une crotte de mouche volante, un truc comme ça, sans plan ! juste la consigne de faire minuscule Laughing

A+
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  LOMA le Lun 25 Juil - 23:19

Fred Van.H. a écrit:
Je fais un peu de hors sujet, désolé Yomgui ce sera court.
LOMA, tu crois qu'on peut faire afficher sur un tel cadran, des infos venant d'un truc comme ça?
http://fr.aliexpress.com/item/Ardupilot-Arduplane-Pitot-Air-Speed-Meter-Airspeed-Gauge-Tube-for-APM-2-5-2-6-APM2/32456930238.html?spm=2114.44010508.4.204.zEi3cf

J'en ai un qui ressemble à ça à la maison, il fait varier une tension entre 2,5 et 0v en fonction de la vitesse.

L'affichage et des données à afficher sont deux choses différentes..
un petit arduino qui fait une acquisition de la tension. puis qui affiche la valeur lue... il peut y avoir une petite fonction mathématique, pour rendre l'affichage plus adapté!!!

donc oui !

a+

_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Mar 26 Juil - 5:59

Si on pouvait faire un truc comme ça pour la vitesse au tableau de bord, j'en prendrais 5 direct Exclamation Exclamation Exclamation Very Happy

Pas de problème de scintillement, apparemment? Il faudrait essayer en conditions réelles, pour voir : en extérieur avec une caméra de FPV Wink

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  LOMA le Mar 26 Juil - 9:43

LOMA a écrit:
Fred Van.H. a écrit:Si on pouvait faire un truc comme ça pour la vitesse au tableau de bord, j'en prendrais 5 direct Exclamation Exclamation Exclamation  Very Happy

Pas de problème de scintillement, apparemment? Il faudrait essayer en conditions réelles, pour voir : en extérieur avec une caméra de FPV Wink


Salut

Et tu veux quoi comme dessin d'affichage ?
- un cadran
- une barre de progression ?
- un compteur ?
c'est un afficheur Graphique de 128 x 64 Pixel ( 0.96" de diagonal) c'est petit !
on peut dessiner ce que l'on veut !







_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Mer 27 Juil - 7:06

Ce que tu as fait là, moi je trouve ça très bien  Wink


Un cadran avec une aiguille, en ajoutant peut être des repères autour, comme sur une montre, éventuellement la valeur en chiffre à côté si il reste la place, mais priorité au cadran rond.

0,96 de diagonale, ça nous fait dans les 24mm. Donc le cadran doit faire dans les ø18 ou 20, non? Pas loin de la taille idéale Wink

FRed

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Ven 29 Juil - 18:58

Salut !

J'ai commencé l'avion, ce devait être il y a 6 jours, et il est déjà prêt à voler ! en soi c'est déjà un objectif atteint : construction simple.
Bon, j'avoue, les ébauches d'ailes étaient déjà découpées...




Donc, il est moche ! son aérodynamisme est une catastrophe, il va être glouton en ampères.
Mais... juste 435 g.
80 cm d'envergure.
Une seule batterie alimente le tout.
Pas d'OSD, de GPS et tout ce merdier. Rien d'autre qu'un voltmètre en guise de tableau de bord.

Ailes larges, avec une grosse bosse sur le bec... c'est un Calao !


Ok, le vrai Calao a légèrement plus de classe...

Moteur de 40 g, Kv de 1500, hélice 6x4 speed electric, batterie 3S 1000 mAh Zippy.
Je dois avoir, au grand max, une autonomie de 10 min en pleins gaz, 15 à 20 min en croisière pépère, 25 min en recherche d'autonomie.

Mis à part l'excitation du premier vol, j'ai hâte de tester la maniabilité à basse vitesse près du sol bounce L'idée étant un avion qui colle au terrain à faible distance, un avion facile à transporter et à mettre en œuvre.

Où j'ai mis mon chargeur ??
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Sam 30 Juil - 14:57

Retour du premier vol !

Pas de casse, centré trop avant, visibilité à l'avant trop réduite, jello à fond les ballons Crying or Very sad

Le centrage n'est pas un soucis.

Pour la visibilité, j'ai abaissé le "tableau de bord", ce qui devrait améliorer les choses.
Pour le jello... j'ai pas trop d'idée ?? C'est clairement lié au régime moteur. Je pense passer d'une 6x4 à une 7x4, ça va peut-être changer la donne (en mieux ou pire ? Laughing ).

Le "lipo tester" est lisible en vol, même si cela dépend de la luminosité.

J'ai bien une vidéo, mais avec le jello et en plus l'enregistrement sur l'ordi qui laisse à désirer (ça vient peut-être du format vidéo ?), je vois pas trop l'intérêt de la mettre en ligne. J'ai volé 14 min, posé avec la batterie à 10,7 V, donc bien entamée.

Sympa de faire des zigzags entre les rouleaux de foin.

Bref, content ! ça faisait presque 8 mois que j'avais pas volé !!
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Dim 31 Juil - 10:42

Salut Yomgui,

Tu as des problèmes de scintillement, avec le lipo tester?
Je me demandais si on pourrait trouver une matière transparente capable d'une sorte de rémanence, à mettre sur l'afficheur, pour limiter ce problème Neutral

Fred

_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Dim 31 Juil - 12:59

Salut Fred,

En fait ça scintille effectivement, plus y a de luminosité plus ça scintille (ça ne scintillait pas dans mon salon par exemple). Il faut le protéger de la lumière directe, ça scintille mais reste lisible en vol, sauf sous certains angles.

Pour moi, c'est fonctionnel, même si ça gache un peu le paysage.

J'ai fait un 2ème vol bien concluant. Seul problème, j'ai inversé la polarité en branchant le lipo tester alors que j'allais pour un 2ème vol... lipo tester crâmé ! heureusement que j'en ai pris 2 direct !

Dans l'idée d'un avion mini et facile à mettre en œuvre, c'est perfectible. La batterie est sous l'aile (comme ça je peux en changer sans que ça ne modifie de trop le centrage), ce qui implique de démonter l'aile pour faire les branchements puis la remettre (fixation par élastiques). Les élastiques tombent dans l'herbe, s'emmêlent, se perdent, etc. Donc un peu galère. J'envisage un branchement par l'extérieur, comme ça tout est mis en place sans perdre un électron et branché au dernier moment.

Sinon, ça vole bien. On sent la traînée dès qu'on coupe les gaz, mais ça peut être un allier pour les atterrissages sur une petite surface étant donné que je me fous de l'autonomie.

Je vais faire une mini vidéo avec l'enregistrement de la mini caméra HD keychain 808 machin chose. Mais bon, ça sera pas du grand cinoche.

A+

avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Lun 1 Aoû - 12:13

Bon allez, hier soir ça m'a pété au casque, j'ai démonté cet avion merdique pour tout mettre dans mon bon vieux Yak-3 au 1/12e.

Décidément, j'ai du mal avec le concept d'avion super léger et passe partout. Le Yak est certes super léger (450 g tout équipé), mais surement pas passe partout avec sa charge alaire de racer. Si tout se passe bien... Il va y avoir du sport !!
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  Fred Van.H. le Lun 1 Aoû - 18:08

Mais au fond, à part d'être peu pratique côté branchement de l'accu, qu'est-ce que tu lui reproches vraiment?


_________________
Je suis celui qui pilote la tête dans l'carton
avatar
Fred Van.H.
Admin

Messages : 3179
Date d'inscription : 30/07/2011
Age : 51
Localisation : Quelque part près de Bordeaux

Voir le profil de l'utilisateur http://aerofred.forumgratuit.org

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Lun 1 Aoû - 19:36

Oh ben pas grand chose. Je le trouve un peu mou mais ça vole sans problème, très facile. Par contre ça me gâche le plaisir de devoir démonter cette foutue aile à chaque vol. Il faut que je revois l'organisation interne du machin. En attendant, Yak !!!
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

fiabilité ou non du HobbyKing® ™ Go Discover FPV Plane EPO 1600mm (KIT) (US Warehouse)

Message  sebastien1 le Dim 16 Oct - 19:12

Bonjour je suis débutant et j'ai trouve ce modèle HobbyKing® ™ Go Discover FPV Plane EPO 1600mm (KIT) (US Warehouse).


J'aimerai savoir si ce site est fiable. je me demande si dans ce prix j'ai tous les composants ou pas


Voici le lien du site ; http://www.hobbyking.com/hobbyking/store/__51696__HobbyKing_174_8482_Go_Discover_FPV_Plane_EPO_1600mm_KIT_US_Warehouse_.html


cordialement.

sebastien1

Messages : 1
Date d'inscription : 16/10/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  yomgui le Dim 16 Oct - 21:46

Bonjour,

Hobby King est un site à priori fiable, ça doit être un des plus fréquentés.

C'est marqué dans la description du produit, est inclut :
- l'aile en elle-même,
- un mécanisme pour le pan-tilt de la caméra,
- une hélice repliable de 10 pouces,
- des trucs et de la glue, et une notice.

Est non fourni :
- radio de 4 à 6 canaux,
- 4 servos 9g,
- un moteur classe 35 mm de diamètre et 800 de Kv,
- un contrôleur 40 A,
- une batterie 4S et un chargeur,
- tout le matos FPV (caméra, émetteur, récepteur, etc.)

Il y a un sujet "Présentations" sur le forum, si tu veux te présenter et préciser ton niveau.

Guillaume
avatar
yomgui

Messages : 701
Date d'inscription : 12/10/2012
Age : 38
Localisation : Haut Bugey

Voir le profil de l'utilisateur http://aerotrash.over-blog.com/

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  LOMA le Lun 17 Oct - 0:16

Salut

J'ai du Dépenser pas loin de 1500€ chez Hk. Et je n'ai pratiquement jamais été deçu...
Mon principe: j’achète tous les accessoires chez eux, cordons, connecteur de servos, d'accus, moteur controleur..;recepteur servos.;etc..
c'est bcps mois cher, et la qualité est égal à certains produit que l'on trouve chez nous.. voir plus...
je commande en chine (international), pour des petites accessoire que je ne trouve pas chez HK NL. attention au frais de port qui monte vite en fonction du poid.. coté douane, c'est pratiquement systématique, de que ça dépasse $50, ==> TVA + Frais de dossier..
Je commande chez Hk NL, des kit avions, le frais de ports sont moindre qu'en france et suis livré en < à 1 semaine.NL pas de frais de douanes..

voila.; pour moi..
a+


_________________
La probabilité de survie est inversement proportionnelle à l’angle d’arrivée.
avatar
LOMA

Messages : 777
Date d'inscription : 30/07/2011
Age : 44
Localisation : Toulouse

Voir le profil de l'utilisateur http://oleclercq.free.fr

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  EHPIM le Lun 17 Oct - 9:12

Bonjour
D'accord avec LOMA il est préférable de choisir les boutiques européennes même si c'est un plus cher (Allemagne, Pays bas et Angleterre)
perso j'ai utilisé les trois avec satisfaction. Si tu veux néanmoins commander en Chine il faut prendre le transport le plus lent pour avoir une chance d'échapper à la douane dans mon cas c'est une fois sur deux si tu prends le transport express tu paye pratiquement à 100%.
Pour le matos il y a de tout chez eux du bon et du moins bon voir même du "pourri" avant de prendre un avion assure toi que le modèle a été testé avec succès (Forum) car ils vendent des avions qui malheureusement ne volent pas sans de bonnes modif (j'ai payé pour apprendre).

sinon bienvenue à toi

Thierry
avatar
EHPIM

Messages : 462
Date d'inscription : 25/12/2013
Age : 54
Localisation : correze le plus souvent sinon partout ou ça vole

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Avion pour mini immersion

Message  DURA le Lun 17 Oct - 12:52


Bonjour à tous

Et bien OK Sebastien 1 pour ton Avion mais le lien que tu às mis provient d'une sucursalle HK mais en US donc le prix est plus haut

j'ai regarder si en NL donc Europe sans frais de douannes si il est dispo mais non il est en back Order comme le rappelle les pilotes du Forum attention à la somme de ton Achat si c'est trop haut et bien tu as droit à la taxe quoique quelques fois çà passe à travers Very Happy

Pour le reste du matos HK sur les moteurs et les lipo est imbattable mais pour les servos ou autres articles les même sur Ebay sont moins chère un esc 60A Bec 3A pour 11,71 Euros , un ESC 80 Bec 3A pour 16,80 Port Gratuit là HK est largué affraid

il y à d'autres bon Magasin comme Bonggood et aussi Goodluckbuy moins chère que chez HK

@+
Serge
