j'ai essayé ce type de filtre lorsque je volais en 2.4 et vidéo en 1300 sans grand résultat
j'avais acheté ça chez B...C   PAS TOP je perdais la vidéo.

thierry

ah dommage, pas trop d'espoir alors...j'ai commandé ceci :
http://www.befr.ebay.be/itm/271612457793?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

si ça ne fonctionne pas, mon 3eme Vtx restera dans son tiroir

je vole effectivement en frsky sur les modèles vol à vue. module DJT montée sur une turnigy 9XR (achetée sans module chez HK) sans problème, je pense que c'est du matériel sérieux. Par contre en matos non utilisé j'ai le module d'origine de la 9X que j'ai passée en UHF: module émission et récepteur et j'ai aussi un ampli 2.4 1watt et aussi un peu de matos FPV : un osd cyclops, 1 TX immersionRC 600mw 2.4, 2RX vidéo 2.4, 2 RX 1.3 non filtrés UHF,1 antenne patch 1300, 1 camera KX 132 ....
thierry

nabakou a écrit:j'ai commandé ceci :
http://www.befr.ebay.be/itm/271612457793?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Tu n'a pas d'autre lien pour voir ce que tu as commandé, car l'annonce est bloquée en raison de , je cite "restrictions légales en vigueur dans certains pays. Conformément à ces restrictions, nous nous efforçons de bloquer l'affichage des objets concernés. Nous regrettons de vous informer que pour des raisons techniques, les utilisateurs ne pourront pas afficher certaines annonces qui ne relèvent pas de ces restrictions."

J'crois q'c'est clair M'sieur Brun, la censure commence .....................

ah ? ben mince alors, qu'est-ce qu'on est bien en Belgique

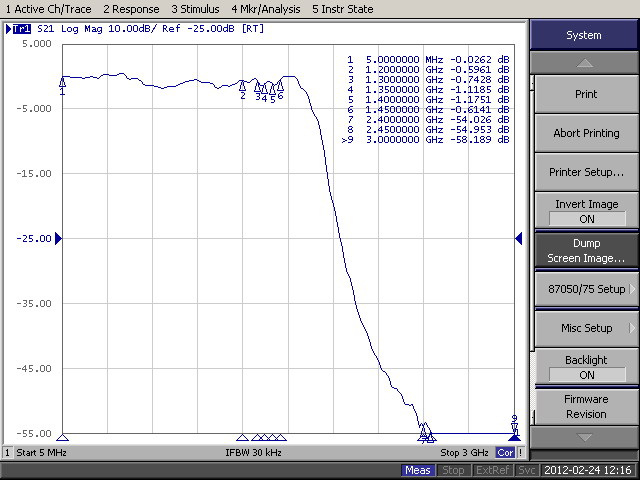

1-4G-Low-Pass-Filter-LPF1400-SMA-plug-to-SMA-jack-Promotion
Vendu pour :

15,37 USD

Environ 12,13 EUR




Features:
- Tiny size
- Low weight, only 5g
- Minimize the affection of 0.9G, 1.2G, 1.3G video Tx to the 2.4G radio Rx or GPS, extend your radio range.

Install between transmitter and antenna.


Specifications:
Low pass filter
Impedance 50Ω
Antenna connector: SAM standard (male / female) (one end SMA plug, another end SMA jack)
Weight: 5g / 0.2oz
Handles RF power up to 8 watts
Characteristic impedance 50Ω.
Cut frequency: 1.4G

* This filter can only used for 1.4G or below video RX/TX system, does NOT suit for 2.4G or 5.8G system.

EHPIM a écrit:en matos non utilisé j'ai le module d'origine de la 9X que j'ai passée en UHF: module émission et récepteur et j'ai aussi un ampli 2.4  1watt  et aussi un peu de matos FPV : un osd cyclops, 1 TX immersionRC 600mw 2.4, 2RX vidéo 2.4, 2 RX 1.3 non filtrés UHF,1 antenne  patch 1300, 1 camera KX 132 ....
thierry

Pas intéressé, désolé

Fred

salut la compagnie,

alors : je confirme, ce filtre n'a rien changé du tout à mon problème   .. ...mon 3eme émetteur vidéo perturbe tout autant la RC...

par contre j'ai découvert que certains types de récepteurs Spektrum sont beaucoup plus sensibles à ces problèmes que d'autres

les AR6200 sont très vite perturbés, tu approches le VTX en question à 20cm et il s'arrête de fonctionner : c'est ce qui équipait l'avion qui posait des problèmes
les AR6210 ainsi que les nouveaux AR610 y sont pour ainsi dire insensibles, il ne se passe rien à moins de 2cm

de plus, un test de portée au sol donne 60 pas avec les 6200 ( ce qui est suffisant pour du vol à vue)  ...mais passe à plus de 100 pas pour les 2 autres

le 610 est équipé d'un ampli d'antenne juste à l'extrémité du fil d'antenne (gaine thermo noire)

nabakou a écrit:
le 610 est équipé d'un ampli d'antenne juste à l'extrémité du fil d'antenne (gaine thermo noire)

La gaine thermo au bout du coax juste avant l'antenne? Si c'est bien ce que je pense, c'est juste le contre poids de l'antenne, ce qui en fait un dipole. Pas un ampli. Mais c'est vrai que ça améliore la portée.
Si tu enlèves la gaine, tu trouveras dessous un tube de laiton relié à la masse. On peut en faire autant sur n'importe quelle antenne en ajoutant un fil soudé au blindage, de longueur égale à l'antenne. Avec un accord un poil plus court et un angle de 120° environ, ça devient une antenne Vé inversé

Fred

oui, je vois ce que tu veux dire, mais ici dans la gaine, il y a un mini circuit imprimé avec des composants..c'est bien un préampli

c'est récent comme conception et ça a l'air de bien fonctionner

Ahaaaa! intéressant!

Bientôt des essais en vol?

..oui, certainement

il est monté sur mon quadri "longue autonomie" ...avec bientôt un tout nouveau pod vidéo équipé d'un head-tracking ..

ne manquez pas le prochain épisode !

salut

donc :
voler loin et faire du tourisme ou voler près de toi
ba surtout pour faire le defi mais aussi voler aux alentours de 800/1000 m peut etre ...
je vais essayer de faire un systeme qui se demonte rapidement pour le passer d'un avion a un autre et pourquoi pas sur un petit quad 250





RX / TX :
http://www.ebay.fr/itm/FPV-5-8G-500mw-Wireless-Audio-Video-Transmitter-Sender-TS352-RC305-Receiver/221338517407?_trksid=p2047675.c100005.m1851&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140620091323%26meid%3D0d52dfc0f8b34c6c8b3db6f1efb87b35%26pid%3D100005%26prg%3D20140620091323%26rk%3D2%26rkt%3D6%26sd%3D221338516730&rt=nc


CAMERA dediée fpv :
http://www.hobbyking.com/hobbyking/store/__63452__1_3_inch_Sony_CCD_Video_Camera_700TV_Lines_F1_2_NTSC_.html
ou
http://www.hobbyking.com/hobbyking/store/__52187__FatShark_PilotHD_720p_30fps_HD_FPV_Camera.html
ou
http://www.hobbyking.com/hobbyking/store/__21324__1_3_inch_SONY_CCD_Video_Camera_NTSC_.html

ANTENNES :
http://www.hobbyking.com/hobbyking/store/__51625__Circular_Polarized_5_8ghz_Antenna_Set_RP_SMA_LHCP_60mm_.html

GPS :
http://www.goodluckbuy.com/neo-6-v3-0-gps-neo-6m-module-for-apm-mwc-pirot-rabbit-flight-controller.html


OSD :
http://www.hobbyking.com/hobbyking/store/__16662__HobbyKing_E_OSD.html
ou
http://www.hobbyking.com/hobbyking/store/__35419__Super_Simple_Mini_OSD_System_for_FPV.html

salut Oz'

tu as l'air un peu seul sur ce coup là

pour info et suivant mon expérience :
avec mon émetteur 5.8 ghz 600 mW et des antennes bâtons , j'ai environ 300m de portée effective sans trop de parasites
les antennes cloverleaf sont intéressantes pour avoir moins de parasites mais n'augmentent pas la portée, moins encombrantes aussi
les caméras ccd sont très bien si elles font 600 lignes minimum, c'est un plus si tu peux régler les couleurs, le contraste etc, pas obligatoire mais utile
l'osd super simple de HK fonctionne très bien
le gps ne peut te servir que si ton contrôleur de vol est prévu pour

Pardon ozgore, je n'avais pas vu ce message.

Mais j'ai pas grand chose à dire, j'y connais trop rien.

Je peux dire ce que j'ai :

ImmersionRC 600mW 5.8GHz pour l'émetteur vidéo, avec antennes "trèfle" (je sais plus la référence exacte) à 3 feuilles et 4 feuilles, et lunette fatshark (je sais plus laquelle) comme récepteur. Avec ça, j'ai fait demi-tour à 1800 m sans perdre la vidéo, dans un environnement sans doute assez "rural".

Je peux pas vraiment en dire plus quoi

oui je me sentis un peu seul, j'ai faillit aller sur un autre forum mdrr ( je deconne :p )
y a pas de soucis les gars
merci pour vos infos

le gps ne peut te servir que si ton contrôleur de vol est prévu pour : ca c'est si je veux brancher sur l'apm 2.5, la je ne veux que avoir la direction et la vitesse, donc je branche le Gps sur le tx ou l'osd ?

Moi c'est pire : j'avais vu le message, je me suis dit que ceux qui connaissent le 5.8 allaient répondre, et finalement j'ai oublié
Et il n'y a aucun mal à fréquenter d'autres forums

En ce qui me concerne, c'est 1.3 giga 300mW. 1km enfin, normalement  ) avec les antennes bâton d'origine, jusqu'à 8 avec des antennes perso.

A priori les 2 OSD cités ne sont pas prévus pour un GPS

Avec le GPS j'ai l'OSD eagle tree, ça marche tout ensemble, je peux pas te dire comment fonctionnent les autres GPS / OSD ??

Par contre, pour le défi, il te faut aussi la distance à la base, et l'altitude (à moins que tu partes sur du baro).

ca n'est pas le gps qui donne altitude et la distance a la base?

ozgore a écrit:oui je me sentis un peu seul, j'ai faillit aller sur un autre forum mdrr ( je deconne :p )
y a pas de soucis les gars
merci pour vos infos

le gps ne peut te servir que si ton contrôleur de vol est prévu pour : ca c'est si je veux brancher sur l'apm 2.5, la je ne veux que avoir la direction et la vitesse, donc je branche le Gps sur le tx ou l'osd ?

j't'ai sauvé de l'oubli total

à ma connaissance ce genre de gps peut se brancher sur le port série d'une carte genre 3Drobotics, crius ou hk redboard mais je ne pense pas qu'on puisse sur les autres contrôleurs de vol "clé en main"

oui, c'est le gps qui donne la distance etc
il y a des osd qui le font comme le remzibi mais ils sont en général fournis avec leur antenne gps

Si si bien sûr, ce que je voulais dire c'est qu'il te faut l'affichage à l'écran pour le défi et aussi un moyen d'enregistrer le retour vidéo.

pour la ccd la lentille c'est bien 2.8?

Merci

perso je préfère les 3,6...

ok donc pour les cam
soit ca :
http://www.goodluckbuy.com/1-3-sony-hq1-super-had-ccd-camera-lens-module-set-800tvl-for-fpv.html

ou

http://www.goodluckbuy.com/1-3-sony-hq1-super-had-ccd-camera-lens-module-set-600tvl-support-osd-for-fpv.html

osd + gps :

http://www.goodluckbuy.com/remzibi-osd-fpv-osd-gps-module-usb-ttl-programmer-combo-for-rc-multi-rotor-airplanes.html

par contre le programmeur usb, sert a quoi?

et la je crois que je suis bon pour commander ce soir

oz est prêt à cliquer !

ça m'a l'air très bien tout ça...

le programmateur usb sert à paramétrer l'osd : choisir ce qui est affiché et où sur l'écran

j'ai bien cliqué :p
je met le lien du rx tx 5.8ghz, je trouve que le prix est correcte 65€ ( si ca peux servir )
http://www.ebay.com/itm/Boscam-32Ch-5-8G-600mw-5km-Wireless-AV-Transmitter-TS832-Receiver-RC832-/171368883065?pt=Radio_Control_Parts_Accessories&hash=item27e661a379

j'ai lu un article comme quoi 8ch est mieux filtré et qu'en theorie il a une meilleure portee que les 32 ch? mythe ou realité?
et pour les antennes il vaut mieux des antennes cloverleaf ou hélix?

Merci

hello Oz le cliqueur !

oui, c'est pas mal du tout comme prix pour le tout, intéressant...j'ai le même émetteur

mieux filtré, ça me paraît bizarre comme argument, j'y crois pas trop

ceci dit, ton antenne d'émission a toujours une fréquence préférée sur laquelle elle est mieux accordée
p ex, j'ai fait des essais de portée, le mienne fonctionne mieux aux environs de 5885 mhz

antennes...jusqu'à présent j'ai des antennes bâtons
à l'époque j'avais fabriqué des cloverleaf 3 pétales, la différence est légère plutôt dans le genre "moins de trous" que "plus longue portée"..j'attend un arrivage à tester
grande différence par contre entre 2 canaux adjacents , elles permettent de ne pas "déborder" en choisissant un polarisation inverse (gauche ou droite) d'un canal à l'autre, très utilisé dans les courses de drones qui volent à 4 en même temps
les hélix sont très directionnelles et tu es donc obligé de 'viser' l'engin tout le temps...mais la portée est beaucoup plus grande


de rien !
