Construction d'une Go Discover perso

Salut à tous

comme sur hk ca fait un moment que l'aile FPV Go discover est en rupture de stock
j'ai donc decidé de me la faire, enfin quand le l'ai vu je mettais dit : il faut absolument que je m'en construise une ! mais aurais je le temps ? ( avec tout mes projets en cours ....      )
j'ai donc craqué, laissé mes autres projets un peu de coté le temps de me faire le plan ( un peu a la hâte ! ) du coup pas mal de ponçage ( ca me rappel le neuron :p )
j'ai repris les dimensions de l'original et j'ai essayé de m'en rapprocher le plus possible
un profil autostable; histoire d’éviter de relever les ailerons.
Impression papier ( cool une cartouche toute neuve dans l'imprimante    )
un plaque de carton de 3mm et c'est partie pour les découpes .....

puis direction le magasin, une plaque de 600*2500 de styro en 60 d’épaisseur ( fuso, ailes devrait passer dans une plaque, d'apres mon plan )

dans un premier temps ca sera juste une aile, et apres validation du vol, je lui mettrais le matos FPV ( je ferais un système ou le matos se démonte d'un seul coup, un genre de petit caisson )






finalement tout seul pas trop de dégât sur la découpe des couples ni sur les ailes ( bon pour les ailes j'ai pas mal stressé :p )

j'avoue qu'au tout debut ( apres assemblage des couples ) je me suis dit beurk
j'ai hésité a refaire le plan et tout recommencer, mais hier soir ( vers 01h00 ) impossible de fermer l'oeil, j'ai sortie le dremel et le cutter pour remettre tout ca avec une belle forme ( enfin un forme qui me plaise )
finalement je la trouve pas si mal ( il faut bien sur imaginer recouvert de film autocolant thermo blanc, orange ou bleu ... )

quelle bonne surprise 345grs
je pense donc etre dans le kilo en ordre de vol youpeee

Joli projet!

Ca fait plaisir de voir qu'il y a encore des modélistes qui construisent

Bonne réalisation pour ce projet !

Fred

Bonjour

T es douer , superbe bestiolle Felicitations

Es que ta un lien pour du film autocolant Thermo orange pour mon URSUS

Et dort un peu
A pluche

salut

c'est a dire qu'avec hk les prix sont vraiment tres attractifs
mais il y a toujours une petite satisfaction de mettre en l'air un avion construit avec ses petites mains
mais je pense que le gros avantage de le faire soit meme, c est d'avoir ( bon a part pour cette aile ) quelque chose qui n'existe pas, et surtout on fait la taille que l'ont veut :p ( par exemple futur projet, plan en cours un cessna skymaster de 3 metres )

douer non je ne pense pas, mais méthodique et tres patient je pense
pour le film ici tu trouveras ton bonheur, film orange classique ou carbone : et pas mal d'autres couleurs
http://stores.ebay.fr/CARBONE3DDESIGN?_trksid=p2047675.l2563

tu verras en plus ca protège bien l'ensemble et apporte pas mal de rigidité

A+

Salut ozgore,
J'ai jeté un œil sur le site, les dimensions sont bien 20cmx10cm ??  Toutes ses Ref portent ces dimensions......c'pas gagné pour une aile de 3m !

Spad

PS: Beau boulot pour ton aile !!

salut

non il y a toute les tailles :
http://cgi.ebay.fr/FILM-VINYLE-CARBONE-3D-152-x-100-cm-ORANGE-/221200607844?pt=FR_JG_Auto_Tuning&hash=item3380956a64

A+

salut à tous

alors temps pluvieux ici
donc decoupe fil chaud

je voulus refaire le nez en forme de demi boule, raté, donc je vais acheter une boule de noel ( transparente ) qui a l'avantage d'etre en deux partie et qui mesure 100 de diam, impec

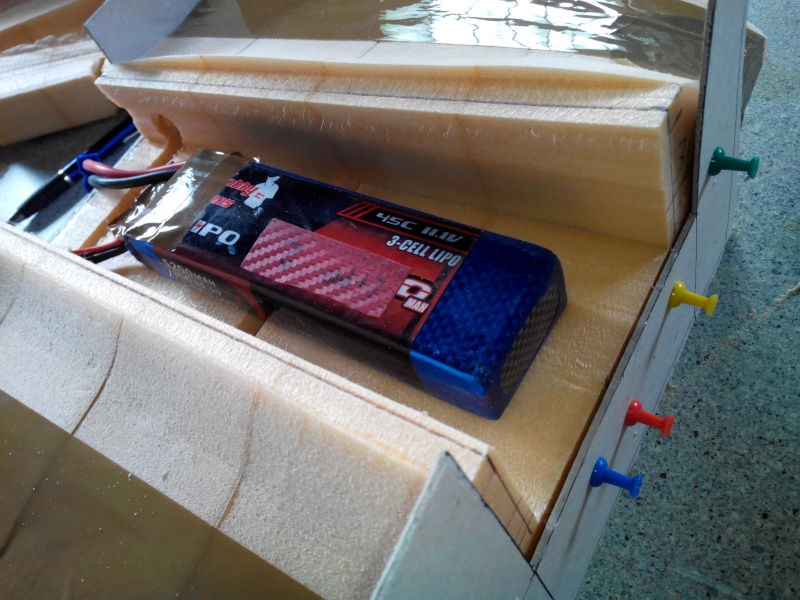

découpe du capot : compartiment lipos, rx, et partie video par la suite ainsi qu'ardupilot






je vais peut être agrandir le compartiment de 60mm ... voir 120, plus il y a de place mieux c'est

par la suite
collage des deux tube carbone de 8 dans les ailes,
découpes des ailerons
support moteur
et pas mal de petites choses

A+
Oz

ozgore a écrit:je voulus refaire le nez en forme de demi boule, raté, donc je vais acheter une boule de noel ( transparente ) qui a l'avantage d'etre en deux partie et qui mesure 100 de diam, impec

Si l'idée était de la mouler pour en faire un nez transparent, mieux vaut en effet prendre un produit fait industriellement. C'est très difficile de thermoformer sans altérer gravement les qualités optiques.

A+

Fred

ozgore a écrit:
je voulus refaire le nez en forme de demi boule, raté, donc je vais acheter une boule de noel ( transparente ) qui a l'avantage d'etre en deux partie et qui mesure 100 de diam, impec

Sinon moi je pensais à ça : CCTV Home Camera


a+

il promet cet engin !

tu vas l'équiper en ardupilot ?




Alors j'ai vu vos messages, un peu tard, vu que j'avais deja acheté la bubule de noel

LOMA
pour la cctv, vue que c'est du fake, ils ne 's'embete pas a faire une bulle nikel, d'ailleurs on vois sur la photo les imperfection, niveau poids on ne sait pas, et qualité plastique non plus. Mais merci du tuyau ca aurait pu etre sympa
A oui le prix 3,49, j'ai payé la boule 1.35€, ce qui me fait deux bulles


nabakou
Merci oui il sera equipé par la suite de l'apm 2.5, mais je vais deja faire les test a vide, ensuite avec FPV et aprés avec l'apm, je pense que le tout sera catapulté par la catapulte de Fred ( quand je l'aurais faite ) a moins que Fred m'en envoie une par la poste ?

Fred Van.H.
C'est vrai, enfin je pense, je n'ai jamais testé le thermoformage a vrai dire, la pareil j'ai commencé la boite mais il me reste les châssis a faire.

Donc voici les photos

photos comparatives : (évidement il pleut .... ) mes carreaux de la baie vitré pas très propre

sans la bulle

avec la bulle







A+
Oz

ozgore a écrit:Alors j'ai vu vos messages, un peu tard, vu que j'avais deja acheté la bubule de noel

LOMA
pour la cctv, vue que c'est du fake, ils ne 's'embete pas a faire une bulle nikel, d'ailleurs on vois sur la photo les imperfection, niveau poids on ne sait pas, et qualité plastique non plus. Mais merci du tuyau ca aurait pu etre sympa
A oui le prix 3,49, j'ai payé la boule 1.35€, ce qui me fait deux bulles

A+
Oz

Effectivement, c'est une bonne trouvaille
et pas cher.. on en trouve m^me en aout ?

a+

en fait c'est pour la deco donc oui tu trouves ca a n importe moment

oui,

j'ai aussi fais des essais avec les mêmes boules de noel, malheureusement j'étais un peu gêné par les reflets...
.. pour finir j'ai percé un trou dans le boule et collé la caméra en plaçant l'objectif dans le trou ( voir mon avatar, la boule a fini par être peinte en argenté pour le look)

pour l'ardupilot, effectivement, tu as raison de vouloir d'abord valider le zinc, le catapultage etc, l'ardu, c'est la dernière étape

...punaise, il va avoir de la gueule ton engin !

j'ai peur des reflets aussi ( vue les videos de la go discover ) mais l'avantage est que j'ai une demi boule toute faite et bien faite
je testerais, mais j'aimerais bien faire comme les camera des drones predator ou un truc du style

tu pourrais mettre une photo plus grande?

chapeau beau travail

Tiens, c'est étonnant ce choix de mettre des tripales

On admet généralement que plus il y a de pales moins il y a de rendement. Hors les multicoptères sont déjà très énergivores.

Seb : merci !

Fred : j'ai fait un paquet d'essais d'autonomie avec toute sorte d'hélices
l'engin pèse 1250 gr, avec ces moteurs-ci (kv1000, 100 watts) et une lipo 3S 3000, les bipales 8x4,5 donnent 8 min, les tripales 8x4 donnent 8min45, les bipales 9x4,7 donnent 9 min

les tripales sont un chouillat moins bonnes que les bipales de 9 pouces (15 secondes) mais le vol est plus agréable (les commandes sont plus "nettes"), leur inconvénient est de casser plus vite que des bipales en cas d'atterrissage un peu rock'n roll

joli sujet pour notre ami spécialiste des hélices

J'ai déjà passé des GWS 8x4 bi et tripales en soufflerie pour comparaison, et c'est vrai que la bipale affiche un rendement meilleur. Mais bon, c'est peut-être valable pour un avion, dans le cas d'un multicoptère... ??   aucune idée de comment même définir le rendement des hélices dans ces conditions! y a sûrement d'autres facteurs qui entrent en jeu, surtout la gestion des gaz, le rapport pas/diamètre aussi.

En tout cas, ça fait beaucoup de pales ici

Intéressant!

15" sur 9', c'est négligeable en pratique.
La différence de comportement, ce serait dû à quoi? différence d'inertie?

Fred

suite de la discussion ici : https://aerofred.forumgratuit.org/t204-hexacoptere-fpv-conception-maison#3305


...pour ne pas trop "polluer" le sujet de l'ami Ozgore
