Une deuxième radio pour deux fois plus de voies

Hey LOMA, si un jour tu as un peu de temps pour développer (expliquer, ou plus) cette solution. J'en (et surement d'autres) en serait super ravie!

Seulement 2 arduino suffirait à rajouter 8 voies? C'est super ça!

LOMA a écrit:Bonjour et bonne année à tous !

je donne mon idée,
Les récepteurs sont pourvus d'une liaison numérique en plus des commandes traditionnels :
nous en avions déja parlé dans ce sujet: retour de force

Dans ce cas il serait assez simple et de rajouter qqs voies analogiques et tout ou rien. en utilisant cette liaison.
il faut deux "arduino" un au sol et l'autre dans l'avion.

mais bon j'ai déja un programme à écrire pour l'arduino de la "Mitrailleuse à électro-aimant"
chaque chose en son temps.

Mais je pense que c'est la solution la plus simple, fiable et plus légère..
a+

alex_007 a écrit:Hey LOMA, si un jour tu as un peu de temps pour développer (expliquer, ou plus) cette solution. J'en (et surement d'autres) en serait super ravie!
Seulement 2 arduino suffirait à rajouter 8 voies?    C'est super ça!

LOMA a écrit:Bonjour et bonne année à tous !
...

Seulement 2 arduino suffirait à rajouter 8 voies?

Pas que 8, c'est du numérique !  il n'y a donc pas de limite
mais plus on en rajoute, plus le temps de réaction sera long.
simplement ou pourrait avoir au choix :
- 8 voies analogues et 0 logiques
- 7 voies analogues et 8 logiques
- 6 voies analogues et 16 logiques
- 5 voies analogues et 24 logiques
- 4 voies analogues et 32 logiques
- 3 voies analogues et 40 logiques
- 2 voies analogues et 48 logiques
- 1 voie analogue et 56 logiques
- 0 voie analogue et 64 logiques

avec deux arduino à 2€, Combien déja les extensions de voies chez nos marchands ?

Faut les placer les 64 interupteurs sur la radios !

Le problème, c'est aussi en réception : tu les branches où, sur le récepteur, les servos des voies en plus?

Fred
DTC

Waw c'est génialissime! As-tu connaissance d'un tuto expliquant comment faire? Sur RCGroup peut-etre?

PS: tu peux expliquer brièvement ce qu'est une voie analogique, et logique stp. Et existe-t-il en de d'autres types?

Fred Van.H. a écrit:Le problème, c'est aussi en réception : tu les branches où, sur le récepteur, les servos des voies en plus?

Fred

DTC,
Plus sérieusement, le récepteur FRSKY, reçoit de ça liason série des informations que l'on décode via un µControleur (Arduino ou autre).
c'est donc sur cette petite carte électronique annexe que l'on branchera le surplus. de servo. ou autres, c'est là qu'ils faut définirs à qui servirons les voies supplémentaires (  car si c'est pour commender une lumiere, autant faire sortir cette lumière sur un transistor directement.

alex_007 a écrit:Waw c'est génialissime! As-tu connaissance d'un tuto expliquant comment faire? Sur RCGroup peut-etre?

PS: tu peux expliquer brièvement ce qu'est une voie analogique, et logique stp. Et existe-t-il en de d'autres types?

Non pas de Tuto, c'est dans ma tête, c'est mon métier de concevoir des systèmes ! ( c'est un berdelle la haut ! ! )

j'ai fait une erreur de langage, une voie analogique, c'est une voie proportionnelle, ( pour une gouverne par exemple), qui sera réalisée par un potentiomètre monté en diviseur de tension, dont cette tension sera lue par une entrée analogique d'un µcontrôleur (arduino par ex). coté réception, cette grandeurs peut être restitué en commande de servo, en tension variable ( de 0 à  5V par exemple) ou touts autres grandeurs dans la mesure du possible..

Une voie logique, c'est une voie, tout ou rien, un interrupteur, ( commande de train, lumière etc), DEUX positions, qui sera réalisé par un interrupteur branché sur une voi logique d'un  µcontrôleur (il recevra 0 ou 5V)... cette voie sera restitée de maniere tout ou rien ( deux positions de servos, deux état des lumières (ON/OFF)) etc....

Par contre c'est quand m^me du boulôt, ce n'est pas difficile (je ne vois pas de difficultés majeur) mais c'est du temps à passer !
c'est en 2006, quand j’avais acheté un module FRSKY avec télémétrie, que je me suis penché sur le fonctionnement (je voulais utiliser cette liaison pour redescendre des données informatique de l'avion à un afficheur), en analysant le principe utilisé, il est possible de télétransmetre des données informatiques propriétaires.. (avec qqs bug) je suppose qu'ils ont été corrigés depuis.

a+

[10/03/2016]
pour répondre à fred,
Une idée intéressante pour simplifier la rélisation serait d'utiliser des interface de décodeur vers des servos. que l'on trouve facilement sur le net.
celles ci permetent de décoder des trames :
- S-BUS --> vers  x servos
- PPM --> vers  x servos
- I2 --> vers  x servos

voici qqs photos pour vous donner une idée :
- S-BUS --> vers  x servos

Je ne suis pas partisant d'utiliser du S-BUS, sachant que c'est un format non standard propriétaire.
- PPM --> vers  x servos

- I2 --> vers  x servos

l'avantage du I²C, c'est un bus natif en électronique, et adressable, cela veut dire quie l'on peut placer plusieurs carte en // imgginier le nb de servos pilotable !!!

Dans c'est 3 cas c'est l'arduino qui recevrai les information et qui fabriquerait la trame I2C..

Waw! Merci pour la réponse Pour me faire rêver, avec les modules TX/RX flysky c'est aussi envisageable?

Voila ce que j'ai,  du FRSKY pluggé sur une FUTABA FF9..


Tx et Rx de l'émeteur et récepteur.
Tx et Rx sont deux canaux indépendant et peuvent théoriquement être utilisés en m^me temps (c'est du Full Duplex)

Sinon voila ce que l'on pourrait trouvé au sol, en plus des voies traditionnelles de la radio:


LOMA

Chapeau l'artiste. Si le temps te manque pas, un tuto un de ces jours serait du plus merveilleux pour la communauté RC

Salut

J'ai commandé 5 potars et une dizaine d'inter, je ferai des essais quand j’aurai reçus tous ça !
a+

Histoire de vider les accus que j'avais chargés pour l'hydravion , et pour tester une dernière  fois, dans une situation proche de celle du vol, cette cohabitation entre deux émetteurs d'un côté et deux récepteurs de l'autre, j'ai exhumé mon vieux char Tigre Tamiya qui m'a déjà tant servi dans les années 95-2000 pour essayer mes systèmes vidéo.



Les chenilles sont sujettes aux blocages si du gravier ou des morceaux de bois se glissent entre elles et les galets de roulement, mais j'aime bien le principe des chenilles, et c'est le seul engin roulant que j'aie sous la main
La transmission est lourdingue et un peu fragile et surtout, le rapport de démultiplication est trop faible. Si j'avais que ça à faire, je le transformerais en bimoteur, avec des brushless, mais le temps passe si vite



J'ai envoyé le Tigre faire le tour de la maison avec ses deux récepteurs, (Le premier servait à commander le char et à diriger la caméra, le deuxième actionne un servo qui ne sert que de témoins du fonctionnement de la deuxième radio) pour voir dans différentes situations de portée limitée par le masquage par les batiments et les arbres.

Pour l'instant je n'ai essayé que dans la configuration que j'utilise habituellement en vol, mais il faudra faire d'autres essais en portée limitée pour les tests de portée, et éventuellement avec d'autres antennes.
La deuxième radio ne semble absolument pas affecter la portée de la radio principale, et réciproquement. C'est presque trop beau

Exemple de situation :
Le char arrivé derrière la maison, je stoppe. Les modules d'émission émettent des bips indiquant que le signal est dégradé. La radio additionnelle le fait depuis déjà quelques mètres, ses antennes ne sont pas très performantes. La radio principale quant à elle, commence à peine et hésite encore à bipper ou pas .
J'éteins l'émetteur additionnel, je regarde ce qui se passe, je rallume, etc :
pas d'influence sur les bips.
Pas d'influence sur l'affichage du rssi.
Pas d'influence visible sur la vitesse des servos.

Puis-je en conclure que je peux voler sans crainte?
Je serais tenté de répondre oui, mais on entend parfois parler de problèmes sur des meetings, de radios dont les servos marchent au ralenti, apparemment à cause du nombre de radios en marche simultanément. Dans le cas présent il n'y en a que deux, mais les antennes ne sont qu'à quelques cm les unes des autres

Fred

Fred Van.H. a écrit:Je serais tenté de répondre oui, mais on entend parfois parler de problèmes sur des meetings, de radios dont les servos marchent au ralenti, apparemment à cause du nombre de radios en marche simultanément.

Je vais essayer de répondre, enfin, ce que j'en pense !
avant le systeme 2.4g nous étions dans un système émetteur vers récepteur,  uniquement dans un sens, et en Analogique, c'est a dire que c'est le signal électrique lui même qui est callé sur celui du récepteur. ( via le Quartz, d'ou le m^me de chaque coté).

Puis en 2.4G, nous sommes dans la bande du Wifi, le signal est numérique, c'est a dire que l'association ( émetteur récepteur) est faite après réception du signal électrique. en gros les récepteurs reçoivent les signaux de tous les autres radio 2.4G. mais seul le signal de ma radio est gardé. Comment ? dans chaque trame d'information un code  unique est transmis , le récepteur ne garde que les infos contenant le code de ma radio. ( ce code est échangé une fois à notre première mise en route à  la maison, c'est le bind).

Maintenant, si bcps de radios sont présente en m^me temps, il faut partager cette bande de fréquence, donc des trames peuvent être mal reçus par nos récepteurs, et non décodés il faudra dont attendre les trames suivantes pour interpréter la commande. d’où un laps de temps.

en résumé:
en analogique. system 41.. la filtration est faite électroniquement (filtrage) avant décodage de la commande.
en  numérique 2.4G, la filtration est faite après réception du Signal.

a+


Puis en 2.4G nous sommes en présence de systeme bi-directionnel!  ( nôtre émetteur radio est aussi un récepteur, Et nôtre récepteur est  aussi un émetteur, d'où la télémétrie,

Cela voudrait donc dire, dans mon langage à moi, que le 2,4 est par nature adapté à la cohabitation, et que ça doit être bon, la distance entre les radios étant moins importante que leur nombre. C'est Ce que j'ai compris

Merci, voilà qui me rassure

Fred

Deux vols aujourd'hui avec le Twin Otter équipé d'un deuxième récepteur, recevant ses ordres d'un deuxième émetteur sur la station, situé tout près du principal. Les conditions n'étaient pas géniales pour faire des essais, mais apparemment le deuxième émetteur n'affecte pas la portée. En tout cas, l'affichage du RSSI ne semble pas bouger quand on éteint ou rallume l'émetteur secondaire pendant le vol. C'est plutôt bon signe



On voit bien que c'est un avion de brousse, sur cette photo

Bonjour à Tous...

Bon j'ai reçus qqs potar et inter direct ebay Chinois !
10 inters 5 potars

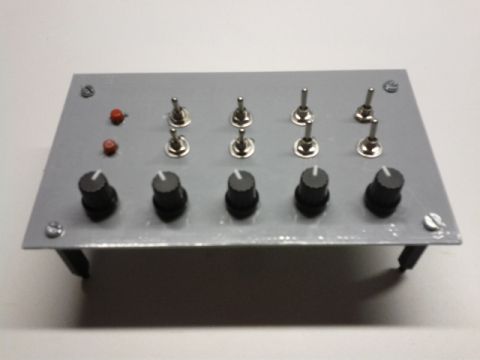

J'ai placé ça sur une petite plaque :

1ere Etape Mécanique :



J'avais commandé 10 inters, mais j'ai serrer un peut fort et clac sur 2 entres eux. Pas graves je remplacerais par des poussoirs...
La suite au prochain épisode !
LOMA

On va surveiller ça de près

Fred

2 eme Etape: Le câblage





programation de l'arduino mini

Mais kezako ?
Ca c'est ce qui sera envoyé dans le module FRSKy de la télécommande!
Une ligne correspond à un état des 5 potars et des 10 inters...
A chaque changement de valeur d'un potar ou d'un inter unenouvelle ligne  est générée
comment ca marche.:
les 5 premieres valeurs sont celles des potars en hexa (0x00 étant la valeur min et 0xFF, la valeur max 256)
00, 1C, 5B, CD, 97
Les deux autres sont les valeurs des deux rangées d'inter (0x03, 0x05)
0x03 c'est en binaire 00000011 donc les deux derniers inter à ON ( sur la rangée une)
0x05 c'est en binaire 00000101 donc l'inter UN et TROIS A ON ( sur la rangée deux)

le dernier (0x5F) c'esr un code (CRC8) qui sera utilisé à la réception pour détecter une éventuelle erreur. (il change à chaque fois)

voila c'est tout pour ce soir !!
bonne nuit

OOOOOOhhh !!! mais c'est qu'il ne plaisantait pas

FRSKY Euh Comment dire !! Tu m'agaces !
Il ne transmet pas mes données !

Ça commence mal !

Bonjour LOMA

Il n'y a pas une inversion des signaux a réaliser

Oui c'est vrai, il faut inverser le Signal Rs232 TTL, Mais ça c'est dans le sens Recpeteur --> radio ( et là ca fonctionne bien)..
Mais mon gros pb actuellement c'est que je n'arrive pas à envoyer des data RS de la radio vers le récepteur.. ( pourtant il y a bien un Rx et Tx sur la radio et le récepteur )
Ca fonctionne pourtant très bien dans le sens descendant ( avion -> Radiocommande) !! pour-quoi pas dans le sens qui nous interesse dans ce cas. ?
Pour l'instant je bloque !
a+

là, c'est pas moi qui pourrais t'aider

Après des heures de recherche, je crois que ce n'est pas possible !
La liaison RS232 utilisateur dispo n'est qu'utilisable dans le sens ( recepteur -> radioCommande)
et nous, nous voulons l'inverse.

Pourtant j'y croyait bien, en voyant Tx/Rx sur chaque éléménet ! C'est finalement trompeur !

des idées ?
Sur le net on trouve des choses à partir de SBus modifié, je ne sias pas si nos matos ( emeteur) FRSky sont compatible, mais c'est une piste à gratter ! Tous espoir n'est pas perdu... mais restons simple!

LOMA

Superzut! aurait dit Gaston Lagaffe.
Il est rare que tu cales, alors on se doute que c'est pour quelque chose

Fred

Bonjour

L'émetteur Frsky est capable de commander 32 voies soit sur deux récepteurs en SBus soit 4 récepteurs en PPM, il est possible de remplacer une commande par potentiomètre par un contacteur rotatif 6 positions.
Il est possible de décoder une commande SBus en PPM.
